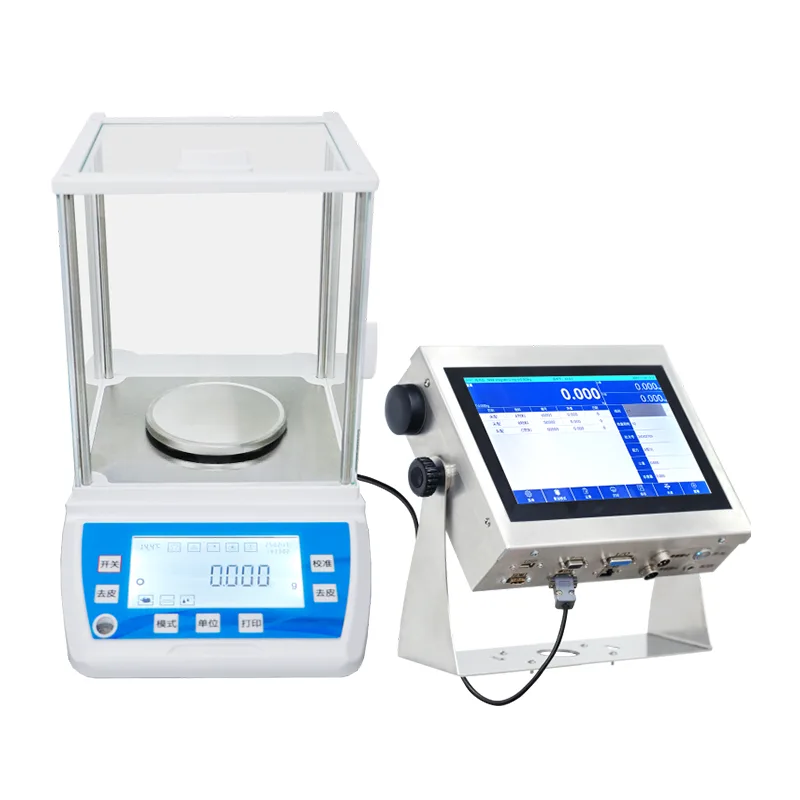

Έξυπνη ηλεκτρονική ισορροπία υψηλής ακρίβειας με ακρίβεια χιλιοστών

Το High-precision Intelligent Electronic Balance (Σειρά JDT-A35) είναι ένα όργανο ζύγισης εργαστηριακής ποιότητας που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Έχει σχεδιαστεί για εφαρμογές που απαιτούν ανάλυση χιλιοστού ή μικρότερου του χιλιοστού, συμπεριλαμβανομένης της αναλυτικής χημείας, της έρευνας ποιότητας φαρμακευτικών υλικών και του ποιοτικού ελέγχου μορφοποίησης. Το όργανο χρησιμοποιεί τεχνολογία αισθητήρα ηλεκτρομαγνητικής αντιστάθμισης δύναμης (EMFC) για την επίτευξη ταχείας σταθεροποίησης και υψηλής επαναληψιμότητας υπό ελεγχόμενες εργαστηριακές συνθήκες.

Σε αντίθεση με τις βιομηχανικές ζυγαριές πλατφόρμας ή τους ζυγούς ελέγχου που έχουν σχεδιαστεί για χρήση στη γραμμή παραγωγής, αυτή η ζυγαριά προορίζεται για λειτουργία πάγκου σε περιβάλλοντα όπου η θερμοκρασία, η υγρασία και τα ρεύματα αέρα μπορούν να διαχειρίζονται για να διατηρηθεί η ακρίβεια μέτρησης. Κάθε μονάδα βαθμονομείται πριν από την αποστολή και ο εσωτερικός μηχανισμός βαθμονόμησης (όπου υπάρχει) επιτρέπει τη συνήθη επαλήθευση ακρίβειας χωρίς εξωτερικά βάρη.

Προδιαγραφές μοντέλου

Σημειώσεις για τις μετρολογικές προδιαγραφές:Οι Κατηγορίες Ακρίβειας I και II ορίζονται ανά OIML R76. Η αναγνωσιμότητα (δ) είναι η μικρότερη αύξηση της οθόνης. Οι τιμές επαναληψιμότητας και γραμμικότητας αντιπροσωπεύουν τυπική απόδοση υπό ελεγχόμενες εργαστηριακές συνθήκες (σταθερή θερμοκρασία, ελάχιστα ρεύματα αέρα, στάθμη εγκατάσταση). Η πραγματική απόδοση εξαρτάται από το περιβάλλον λειτουργίας και την τεχνική του χειριστή. Τα μεγέθη της λεκάνης και οι χωρητικότητες ζύγισης μπορούν να διαμορφωθούν ανάλογα με τις απαιτήσεις της εφαρμογής.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. διαθέτει πιστοποίηση ISO9001 και πιστοποίηση CE για τα προϊόντα της. Το 919 R&D Center της εταιρείας αναπτύσσει όργανα ζύγισης και ενσωματωμένα συστήματα, με 68 εθνικές πατέντες και 20 πνευματικά δικαιώματα λογισμικού. Η κατασκευή διεξάγεται με τυποποιημένες διαδικασίες ποιοτικού ελέγχου που καλύπτουν την επιθεώρηση, τη συναρμολόγηση και τη βαθμονόμηση εξαρτημάτων.

Τεχνολογία αισθητήρων και Αρχή μέτρησης

Η ζυγαριά χρησιμοποιεί μια κυψέλη φορτίου αντιστάθμισης ηλεκτρομαγνητικής δύναμης (EMFC). Σε αυτό το σχέδιο, η δύναμη βάρους του δείγματος στο τηγάνι εξισορροπείται από μια ηλεκτρομαγνητική δύναμη που δημιουργείται από ένα πηνίο σε ένα μόνιμο μαγνητικό πεδίο. Το ρεύμα που απαιτείται για τη διατήρηση της ισορροπίας είναι ανάλογο της εφαρμοζόμενης μάζας. Αυτή η αρχή προσφέρει πολλά χαρακτηριστικά σχετικά με τη ζύγιση υψηλής ανάλυσης:

Ταχεία σταθεροποίηση:Το σύστημα ανάδρασης κλειστού βρόχου οδηγεί την ισορροπία προς την ισορροπία μέσα σε ένα κλάσμα του δευτερολέπτου μετά τη φόρτωση, επιτρέποντας αποτελεσματική ροή εργασίας σε επαναλαμβανόμενες εργασίες ζύγισης.
Χαμηλή μετατόπιση:Σε σύγκριση με τις κυψέλες φόρτισης μετρητή καταπόνησης, οι αισθητήρες EMFC εμφανίζουν χαμηλότερη μακροπρόθεσμη μηδενική μετατόπιση υπό σταθερές συνθήκες θερμοκρασίας, μειώνοντας τη συχνότητα επαναβαθμονόμησης κατά τη διάρκεια παρατεταμένης χρήσης.
Δυνατότητα εσωτερικής βαθμονόμησης:Επιλεγμένα μοντέλα περιλαμβάνουν ενσωματωμένο βάρος βαθμονόμησης και μηχανοκίνητο μηχανισμό. Η ρουτίνα βαθμονόμησης ξεκινά μέσω της διεπαφής της οθόνης αφής και ολοκληρώνεται σε σύντομο κύκλο χωρίς εξωτερικά βάρη.

Το περίβλημα της ζυγαριάς και το τηγάνι ζύγισης είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304, επιλεγμένο για αντοχή στη διάβρωση και ευκολία καθαρισμού. Η οθόνη είναι μια χωρητική οθόνη αφής HD 10 ιντσών (ανάλυση 1024×768) που βασίζεται σε σύστημα επεξεργασίας που βασίζεται σε Android (RK3288W τετραπύρηνος Cortex-A17, 2G RAM, αποθήκευση 8G), το οποίο διαχειρίζεται τη διεπαφή χρήστη, την αποθήκευση δεδομένων και τις λειτουργίες επικοινωνίας.

Λειτουργίες μέτρησης και συνδεσιμότητα δεδομένων

Η ζυγαριά υποστηρίζει πολλαπλούς τρόπους ζύγισης και λειτουργίες εφαρμογής που είναι προσβάσιμες μέσω της διεπαφής της οθόνης αφής: τυπική ζύγιση, μέτρηση εξαρτημάτων, ποσοστιαία ζύγιση, προσδιορισμός πυκνότητας (χρησιμοποιώντας ένα προαιρετικό κιτ πυκνότητας) και έλεγχος ζύγισης με συναγερμό ανώτερου/κατώτερου ορίου. Η μετατροπή μονάδας καλύπτει τη λειτουργία μέτρησης mg, g, ct, oz, lb, gn, ozt και τεμαχίων.

Οι διεπαφές επικοινωνίας δεδομένων περιλαμβάνουν δύο θύρες USB, δύο σειριακές θύρες RS232, μία θύρα Ethernet RJ45 και μία έξοδο I/O ως στάνταρ. Οι προαιρετικές μονάδες προσθέτουν Wi-Fi, Bluetooth, έξοδο HDMI και συνδεσιμότητα 4G IoT. Μπορούν να συνδεθούν εξωτερικές συσκευές όπως εκτυπωτές, σαρωτές γραμμωτού κώδικα, ενδείξεις συναγερμού και απομακρυσμένες οθόνες. Τα δεδομένα βάρους μπορούν να μεταδοθούν σε υπολογιστή ή LIMS (Laboratory Information Management System) μέσω σειριακής σύνδεσης ή σύνδεσης δικτύου.

Εγκατάσταση και Περιβαλλοντικές Απαιτήσεις

Για να επιτευχθούν οι αναφερόμενες προδιαγραφές ακρίβειας, η ζυγαριά θα πρέπει να εγκατασταθεί σε σταθερό, χωρίς κραδασμούς πάγκο σε θέση με ελεγχόμενη θερμοκρασία και ελάχιστη κίνηση του αέρα. Το εύρος θερμοκρασίας λειτουργίας είναι -10°C έως 40°C, με σχετική υγρασία κάτω από 90% (χωρίς συμπύκνωση). Απαιτείται περίοδος προθέρμανσης 30 έως 120 λεπτών μετά την ενεργοποίηση πριν από τη βαθμονόμηση και τη μέτρηση, επιτρέποντας στα εσωτερικά ηλεκτρονικά να φτάσουν σε θερμική ισορροπία.

Η τροφοδοσία παρέχεται μέσω προσαρμογέα AC 100-240V (εξόδου DC 12V, 1000mA). Η ισορροπία θα πρέπει να ισοπεδωθεί χρησιμοποιώντας τα ρυθμιζόμενα πόδια και την ενσωματωμένη ένδειξη στάθμης πριν από τη χρήση. Συνιστάται ετήσια επαναβαθμονόμηση με πιστοποιημένα βάρη για συμμόρφωση με τα εργαστηριακά συστήματα ποιότητας.

Τυπικά περιβάλλοντα εφαρμογής

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Ποια είναι η διαφορά μεταξύ της Κατηγορίας Ακρίβειας I και της Κατηγορίας II για αυτό το υπόλοιπο;
Η Κατηγορία Ακρίβειας I (ειδική ακρίβεια) και η Κλάση II (υψηλή ακρίβεια) ορίζονται από το OIML R76 με βάση το διάστημα της κλίμακας επαλήθευσης (e) και τον αριθμό των διαιρέσεων κλίμακας (n). Τα όργανα κατηγορίας I έχουν μικρότερο διάστημα επαλήθευσης σε σχέση με τη χωρητικότητα. Στην πράξη, τα μοντέλα Τάξης I της σειράς JDT-A35 είναι κατάλληλα για εφαρμογές όπου απαιτείται η υψηλότερη μετρολογική εμπιστοσύνη, όπως η αναλυτική χημεία. Τα μοντέλα Class II πληρούν τις απαιτήσεις συνήθους φαρμακευτικού και βιομηχανικού ποιοτικού ελέγχου.

Πότε πρέπει να χρησιμοποιείται η εσωτερική βαθμονόμηση έναντι της εξωτερικής βαθμονόμησης;
Η εσωτερική βαθμονόμηση χρησιμοποιεί ένα ενσωματωμένο βάρος αναφοράς και είναι βολικό για καθημερινή επαλήθευση ακρίβειας χωρίς εξωτερικά βάρη. Ενεργοποιείται μέσω του μενού της οθόνης αφής και ολοκληρώνεται αυτόματα. Η εξωτερική βαθμονόμηση χρησιμοποιεί ένα πιστοποιημένο βάρος βαθμονόμησης που τοποθετείται στο τηγάνι από τον χειριστή και συνιστάται για επίσημα αρχεία βαθμονόμησης, περιοδική επαλήθευση ανά εργαστηριακό SOP ή όταν το εσωτερικό βάρος απαιτεί διασταυρούμενο έλεγχο.

Ποιοι περιβαλλοντικοί παράγοντες επηρεάζουν την ακρίβεια μέτρησης σε επίπεδο χιλιοστόγραμμα;
Οι διακυμάνσεις της θερμοκρασίας, τα ρεύματα αέρα, οι κραδασμοί και ο στατικός ηλεκτρισμός είναι οι κύριοι περιβαλλοντικοί παράγοντες που επηρεάζουν την αναγνωσιμότητα των υπογραμμαρίων. Η ζυγαριά πρέπει να τοποθετείται σε ειδικό τραπέζι ζύγισης μακριά από παράθυρα, πόρτες και αεραγωγούς HVAC. Αντιστατικά μέτρα (ιονιστής, γείωση) μπορεί να είναι απαραίτητα για μη αγώγιμα δείγματα. Μια προστατευτική ασπίδα είναι ενσωματωμένη σε μοντέλα με αναγνωσιμότητα 0,0001 g.

Μπορεί το υπόλοιπο να επικοινωνήσει με ένα εργαστηριακό σύστημα διαχείρισης πληροφοριών;
Ναί. Οι τυπικές διεπαφές RS232, USB και Ethernet υποστηρίζουν την έξοδο δεδομένων σε λογισμικό συλλογής δεδομένων LIMS, ELN ή υπολογιστή. Τα δεδομένα βάρους μπορούν να μεταδοθούν σε πραγματικό χρόνο ή να ανακτηθούν από την εσωτερική αποθήκευση. Οι λεπτομέρειες του πρωτοκόλλου επικοινωνίας παρέχονται στην τεκμηρίωση του προϊόντος για να υποβοηθηθεί η ενσωμάτωση από την ομάδα IT ή εργαστηριακού αυτοματισμού του πελάτη.

Τι συντήρηση απαιτείται για τη διατήρηση της ακρίβειας με την πάροδο του χρόνου;
Διατηρείτε τη λεκάνη ζύγισης και το περίβλημα καθαρά, χωρίς σκόνη και υπολείμματα χημικών. Επαληθεύστε τη βαθμονόμηση σε διαστήματα που ορίζονται από το σύστημα ποιότητας του εργαστηρίου σας—η εσωτερική βαθμονόμηση μπορεί να εκτελείται καθημερινά, η εξωτερική βαθμονόμηση μηνιαία ή τριμηνιαία. Το ετήσιο επαγγελματικό σέρβις, συμπεριλαμβανομένης της επιθεώρησης του αισθητήρα EMFC και της αντικατάστασης των εξαρτημάτων φθοράς, εάν χρειάζεται, συμβάλλει στη διατήρηση της μακροπρόθεσμης αξιοπιστίας των μετρήσεων.
