Έξυπνες ζυγαριές μεταφοράς κυλίνδρων χωρίς τροφοδοσία από ανοξείδωτο χάλυβα

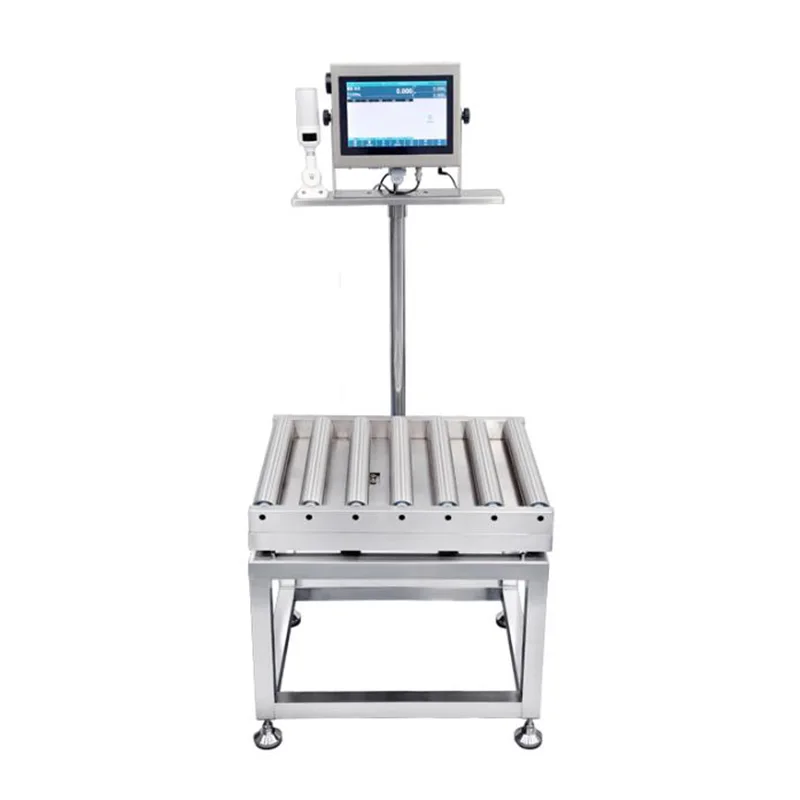

Οι έξυπνες ζυγαριές κυλίνδρων χωρίς τροφοδοσία εξ ολοκλήρου από ανοξείδωτο χάλυβα είναι στατική πλατφόρμα ζύγισης που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Είναι σχεδιασμένη για σταθμούς εργασίας όπου τα αγαθά πρέπει να ζυγίζονται κατά τη χειροκίνητη μεταφορά ή τη μεταφορά με βαρύτητα—όπως αποβάθρες λήψης, σημεία σταθμού παραγωγής και επιθεώρηση υλικών πριν από την αποστολή. Ο εξοπλισμός συνδυάζει ένα ρολό από ανοξείδωτο χάλυβα 304, ένα δομικά ενσωματωμένο συγκρότημα κυψελών φόρτωσης και έναν ψηφιακό δείκτη ζύγισης σε μία μόνο μονάδα.

Τα εμπορεύματα τοποθετούνται στην επιφάνεια του κυλίνδρου χειροκίνητα ή μέσω παρακείμενου τμήματος μεταφορέα. Οι κύλινδροι επιτρέπουν στο αντικείμενο να τοποθετηθεί ή να μετακινηθεί στην πλατφόρμα ζύγισης χωρίς ανύψωση. Οι κυψέλες φόρτωσης μετρούν το στατικό βάρος όταν το στοιχείο είναι σε ηρεμία και η ένδειξη εμφανίζει, καταγράφει ή μεταδίδει την ένδειξη. Δεν χρησιμοποιείται εξωτερικός μηχανισμός κίνησης κινητήρα για τον μηχανισμό κυλίνδρων, εξαλείφοντας την ανάγκη για ιμάντες μετάδοσης κίνησης, ελεγκτές κινητήρα και σχετικά ηλεκτρικά εξαρτήματα στο σταθμό ζύγισης.

Τεχνικές προδιαγραφές (Με δυνατότητα διαμόρφωσης)

Σημειώσεις διαμόρφωσης:Η χωρητικότητα ζύγισης, οι διαστάσεις της πλατφόρμας, η διάμετρος του κυλίνδρου και η απόσταση κυλίνδρων καθορίζονται κατά την παραγγελία, ώστε να ταιριάζουν με το προβλεπόμενο εύρος μεγέθους προϊόντος και τη ροή εργασίας. Η τιμή διαίρεσης αντιστοιχεί στην επιλεγμένη χωρητικότητα για να παρέχει την κατάλληλη ανάλυση μέτρησης για την εφαρμογή.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. λειτουργεί με διαχείριση ποιότητας με πιστοποίηση ISO9001, με πιστοποίηση CE για τα προϊόντα της. Η εταιρεία κατέχει 68 εθνικά διπλώματα ευρεσιτεχνίας και 20 πνευματικά δικαιώματα λογισμικού που αναπτύχθηκαν μέσω του Κέντρου Έρευνας και Ανάπτυξης 919. Η παραγωγή διεξάγεται σε δύο εγκαταστάσεις παραγωγής με τυποποιημένες διαδικασίες ποιοτικού ελέγχου που καλύπτουν την επιθεώρηση υλικού, τη συγκόλληση και τη συναρμολόγηση, τη βαθμονόμηση κυψελών φορτίου και την τελική λειτουργική δοκιμή.

Επιλογή Υλικού και Στατική Σχεδιασμός

Τα συγκροτήματα πλαισίου και κυλίνδρων για έξυπνους κυλίνδρους μεταφορικές ζυγαριές χωρίς τροφοδοσία από ανοξείδωτο χάλυβα είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304. Αυτή η επιλογή υλικού καλύπτει πολλές λειτουργικές απαιτήσεις που είναι κοινές σε βιομηχανικά περιβάλλοντα ζύγισης. Ο ανοξείδωτος χάλυβας 304 παρέχει εγγενή αντοχή στη διάβρωση, καθιστώντας τον εξοπλισμό κατάλληλο για εγκαταστάσεις όπου η ζυγαριά μπορεί να εκτεθεί σε υγρασία, καθαριστικά ή ήπια διαβρωτικές ατμόσφαιρες—όπως μονάδες επεξεργασίας τροφίμων, χώρους παραγωγής φαρμακευτικών προϊόντων, αποθήκες χημικών και εγκαταστάσεις ψυκτικής αποθήκευσης.

Ο πλήρως κλειστός δομικός σχεδιασμός αποτρέπει την είσοδο σκόνης, συντριμμιών και υγρών στο διαμέρισμα φόρτωσης. Οι κυψέλες φορτίου είναι τοποθετημένες κάτω από το κατάστρωμα κυλίνδρων σε μηχανικά προστατευμένη διαμόρφωση. Οι συγκολλημένες αρθρώσεις στο πλαίσιο είναι συνεχείς και λείες για την εξάλειψη των ρωγμών όπου θα μπορούσαν να συσσωρευτούν ρύποι, υποστηρίζοντας τις απαιτήσεις υγιεινής σε ελεγχόμενες βιομηχανίες.

Το κατάστρωμα κυλίνδρων έχει σχεδιαστεί για να υποστηρίζει προϊόντα διαφορετικής ακαμψίας βάσης. Η διάμετρος και η απόσταση του κυλίνδρου μπορούν να διαμορφωθούν ώστε να προσαρμόζεται το ελάχιστο αποτύπωμα συσκευασίας ή παλέτας στην εφαρμογή. Για προϊόντα με ανομοιόμορφες βάσεις ή εύκαμπτη συσκευασία, η πιο κοντινή απόσταση κυλίνδρων παρέχει πιο ομοιόμορφη στήριξη και μειώνει τη διακύμανση της μέτρησης που προκαλείται από την κατανομή του φορτίου.

Λειτουργία με τροφοδοσία βαρύτητας και σχεδιασμός χαμηλής συντήρησης

Ο μηχανισμός κυλίνδρου χωρίς τροφοδοσία βασίζεται στη βαρύτητα ή στη χειροκίνητη δύναμη για τη μετακίνηση εμπορευμάτων στην πλατφόρμα ζύγισης. Όταν το κατάστρωμα κυλίνδρων εγκαθίσταται με μικρή κλίση ή όταν τα εμπορεύματα ωθούνται χειροκίνητα, οι κύλινδροι περιστρέφονται ελεύθερα σε σφραγισμένα ρουλεμάν, επιτρέποντας στα αντικείμενα να γλιστρήσουν στη θέση τους για ζύγιση και έξοδο μετά τη μέτρηση. Αυτός ο σχεδιασμός εξαλείφει την ανάγκη για κινητήρες μετάδοσης κίνησης, ιμάντες, αλυσίδες ή ελεγκτές κινητήρα στο σταθμό ζύγισης.

Η απουσία εξαρτημάτων κίνησης με τροφοδοσία μειώνει αρκετά λειτουργικά ζητήματα. Η κατανάλωση ενέργειας στο σταθμό ζύγισης περιορίζεται στην ψηφιακή ένδειξη. Η τακτική συντήρηση περιορίζεται σε περιοδική επιθεώρηση ρουλεμάν κυλίνδρων, καθαρισμό πλατφόρμας και επαλήθευση βαθμονόμησης. Δεν υπάρχουν ιμάντες κίνησης για τάνυση ή αντικατάσταση, βούρτσες κινητήρα για φθορά και ηλεκτρικά εξαρτήματα στο συγκρότημα κυλίνδρων για προστασία από το πλύσιμο ή την έκθεση στη σκόνη.

Δείκτης Λειτουργίες και Επικοινωνία

Ο δείκτης έγχρωμης οθόνης αφής παρέχει τυπικές λειτουργίες ζύγισης, όπως μηδενική ρύθμιση, πίσσα, μετατροπή μονάδας (kg/g/lb) και συσσώρευση βάρους. Η ενσωματωμένη λειτουργία συναγερμού υποστηρίζει διαμορφώσιμα άνω και κάτω όρια βάρους, με οπτικές και ηχητικές ειδοποιήσεις που ενεργοποιούνται όταν ένα μετρούμενο βάρος πέσει εκτός του αποδεκτού εύρους. Αυτή η λειτουργία ελέγχου ζύγισης επιτρέπει στη ζυγαριά να χρησιμεύσει ως σταθμός χειροκίνητου ποιοτικού ελέγχου χωρίς πρόσθετο εξοπλισμό.

Η χωρητικότητα αποθήκευσης δεδομένων 10.000 ή περισσότερων εγγραφών υποστηρίζει την ιχνηλασιμότητα παρτίδας και τη συμφωνία αποθέματος. Οι αποθηκευμένες εγγραφές μπορούν να εξαχθούν μέσω USB σε μορφή CSV για ανάλυση ή τεκμηρίωση. Οι προαιρετικές διεπαφές επικοινωνίας (RS232, Wi-Fi, Ethernet) επιτρέπουν τη μετάδοση δεδομένων σε πραγματικό χρόνο σε συνδεδεμένο υπολογιστή, PLC ή κεντρικό σύστημα. Ο χειρισμός της διαμόρφωσης πρωτοκόλλου γίνεται κατά τη ρύθμιση του συστήματος ώστε να ταιριάζει με την πλατφόρμα λήψης.

Τυπικές τοποθεσίες ανάπτυξης

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Γιατί να επιλέξετε το ανοξείδωτο χάλυβα 304 έναντι του ανθρακούχου χάλυβα για το πλαίσιο ζυγαριάς;
Ο ανοξείδωτος χάλυβας 304 παρέχει αντοχή στη διάβρωση χωρίς την ανάγκη βαφής ή επίστρωσης που μπορεί να θρυμματιστεί ή να υποβαθμιστεί με την πάροδο του χρόνου. Σε περιβάλλοντα επεξεργασίας τροφίμων, φαρμακευτικών, χημικών ή υψηλής υγρασίας, ο ανθρακούχο χάλυβας με βαμμένο φινίρισμα μπορεί να αναπτύξει σκουριά σε γρατσουνιές ή σημεία συγκόλλησης. Ο ανοξείδωτος χάλυβας 304 είναι συμβατός με τις τυπικές διαδικασίες καθαρισμού και απολύμανσης που χρησιμοποιούνται σε ελεγχόμενες βιομηχανίες.

Πώς λειτουργεί ο μηχανισμός κυλίνδρων χωρίς κινητήρα;
Οι κύλινδροι είναι τοποθετημένοι σε σφραγισμένα ρουλεμάν και περιστρέφονται ελεύθερα. Τα εμπορεύματα μετακινούνται κατά μήκος της πλατφόρμας με χειροκίνητη ώθηση ή με την εγκατάσταση της ζυγαριάς με μια μικρή κλίση, έτσι ώστε η βαρύτητα να προωθήσει τα αντικείμενα. Αυτός ο σχεδιασμός είναι κατάλληλος για χειροκίνητους σταθμούς εργασίας, το άκρο μιας κινητήριας γραμμής μεταφοράς όπου η ορμή μεταφέρει αντικείμενα στη ζυγαριά ή βοηθητικά σημεία επιθεώρησης όπου δεν απαιτείται ηλεκτρική μεταφορά.

Πώς επηρεάζεται η ακρίβεια όταν ζυγίζονται αντικείμενα που δεν είναι άκαμπτα επίπεδα;
Αντικείμενα με ανομοιόμορφες ή εύκαμπτες βάσεις πρέπει να στηρίζονται σε πολλούς κυλίνδρους. Η απόσταση των κυλίνδρων μπορεί να μειωθεί κατά τη διαμόρφωση για να παρέχει πιο ομοιόμορφη υποστήριξη. Για προϊόντα όπως σάκοι χύδην, τύμπανα ή παλετοποιημένα φορτία με άκαμπτες βάσεις, η τυπική απόσταση κυλίνδρων είναι συνήθως επαρκής. Το συγκρότημα κυψελών φορτίου έχει σχεδιαστεί για να αθροίζει το συνολικό φορτίο ανεξάρτητα από την κατανομή του στην πλατφόρμα.

Μπορεί η ζυγαριά να ενσωματωθεί με ένα υπάρχον σύστημα διαχείρισης αποθήκης;
Ναί. Οι προαιρετικές διεπαφές επικοινωνίας—συμπεριλαμβανομένων των RS232, USB, Wi-Fi και Ethernet—υποστηρίζουν την έξοδο δεδομένων σε συνδεδεμένα συστήματα. Τα δεδομένα βάρους, οι χρονικές σημάνσεις και τα αρχεία συναλλαγών μπορούν να μεταδοθούν σε πραγματικό χρόνο ή να εξαχθούν ομαδικά. Η συγκεκριμένη μορφή δεδομένων και το πρωτόκολλο επικοινωνίας διαμορφώνονται κατά τη διάρκεια της εγκατάστασης ώστε να ταιριάζουν με τις απαιτήσεις του συστήματος κεντρικού υπολογιστή.

Τι συντήρηση απαιτείται για το σύστημα κυλίνδρων χωρίς τροφοδοσία;
Ο περιοδικός έλεγχος των ρουλεμάν κυλίνδρων για ελεύθερη περιστροφή, ο καθαρισμός της επιφάνειας του κυλίνδρου και της πλατφόρμας ζυγαριάς και η επαλήθευση βαθμονόμησης με πιστοποιημένα βάρη δοκιμής αποτελούν τις κύριες εργασίες συντήρησης. Ο σχεδιασμός του σφραγισμένου ρουλεμάν δεν απαιτεί τακτική λίπανση υπό κανονικές συνθήκες λειτουργίας. Η επιφάνεια από ανοξείδωτο χάλυβα μπορεί να καθαριστεί με τυπικά βιομηχανικά καθαριστικά, συμβατά με ανοξείδωτο χάλυβα.
