Αυτόματες κλίμακες ταξινόμησης

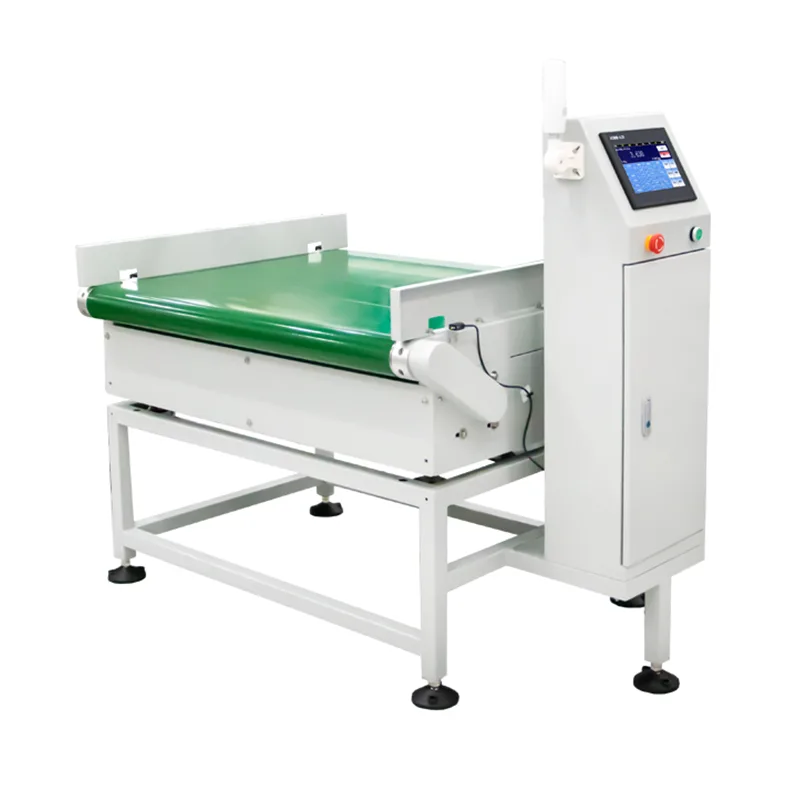

Η ζυγαριά αυτόματης ταξινόμησης σειράς JDW είναι ένα ενσωματωμένο σύστημα ελέγχου ζύγισης και εκτροπής που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Έχει σχεδιαστεί για να ζυγίζει προϊόντα εν κινήσει, να συγκρίνει κάθε ένδειξη βάρους με προκαθορισμένα όρια και να κατευθύνει μηχανικά τα αντικείμενα σε ξεχωριστές λωρίδες ή ζώνες συλλογής με βάση το αποτέλεσμα. Ο εξοπλισμός συνδυάζει δυναμική ζύγιση, λογική διέλευσης/αστοχίας και ενεργοποίηση φυσικής ταξινόμησης σε ένα ενιαίο ενσωματωμένο τμήμα μεταφορέα.

Το σύστημα αναπτύσσεται σε γραμμές παραγωγής όπου τα προϊόντα πρέπει να ταξινομηθούν κατά βάρος μετά την πλήρωση, τη συναρμολόγηση ή τη συσκευασία — για παράδειγμα, διαχωρισμός λιποβαρών, αποδεκτών και υπέρβαρων χαρτοκιβωτίων σε διακριτούς μεταφορείς εξόδου. Όλα τα δεδομένα βάρους, οι χρονικές σημάνσεις και τα αποτελέσματα ταξινόμησης καταγράφονται για τεκμηρίωση ποιότητας μεταγενέστερης ροής και ιχνηλασιμότητα.

Τεχνικές Προδιαγραφές

Θεωρήσεις ακρίβειας:Η ακρίβεια ανίχνευσης και η απόδοση ταξινόμησης εξαρτώνται από το βάρος του προϊόντος, τις διαστάσεις, την ταχύτητα του μεταφορέα και την περιβαλλοντική σταθερότητα. Τα δηλωμένα εύρη ακρίβειας βασίζονται σε ελεγχόμενες εργοστασιακές δοκιμές με αντιπροσωπευτικά δείγματα. Η επιτόπια θέση σε λειτουργία καθορίζει την πραγματική απόδοση υπό συνθήκες παραγωγής.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. λειτουργεί με διαχείριση ποιότητας με πιστοποίηση ISO9001. Η εταιρεία κατέχει 68 εθνικές πατέντες και 20 πνευματικά δικαιώματα λογισμικού, με την ανάπτυξη προϊόντων με επικεφαλής το 919 R&D Center και την κατασκευή να διεξάγεται σε δύο εγκαταστάσεις παραγωγής. Η σειρά JDW έχει πιστοποίηση CE.

Μηχανισμός Διαλογής και Μηχανολογική Σχεδίαση

Η δράση διαλογής εκτελείται σε έναν αποκλειστικό σταθμό εκτροπής που βρίσκεται κατάντη της ζώνης ζύγισης. Η ταξινόμηση προϊόντων καθορίζεται σε πραγματικό χρόνο από τον ελεγκτή με βάση το βάρος που έχει καταγράψει σε σχέση με τα προκαθορισμένα ανώτερα/κατώτερα όρια. Η τυπική διαμόρφωση χρησιμοποιεί έναν μηχανοκίνητο αριστερό/δεξιό μεταφορέα εκτροπέα που οδηγεί τα αποδεκτά προϊόντα σε μια λωρίδα και τα μη συμμορφούμενα προϊόντα σε μια άλλη. Για εφαρμογές που περιλαμβάνουν ελαφριές εύκαμπτες συσκευασίες, μπορούν να καθοριστούν πνευματικοί ενεργοποιητές εκτόξευσης αέρα ή βραχίονα ώθησης. Ο χρονισμός του εκτροπέα συγχρονίζεται με την παρακολούθηση θέσης προϊόντος για να διασφαλιστεί αξιόπιστος διαχωρισμός χωρίς διακοπή γραμμής.

Το πλαίσιο του μεταφορέα είναι κατασκευασμένο από ανοξείδωτο χάλυβα 304, επιλεγμένο για συμβατότητα με περιβάλλοντα πλύσης και αντοχή στη διάβρωση. Το τμήμα ζύγισης είναι μηχανικά απομονωμένο από τα τμήματα κίνησης και εκτροπέα για να ελαχιστοποιηθεί η μετάδοση κραδασμών. Οι ράγες οδήγησης και οι αισθητήρες προϊόντος είναι τοποθετημένοι για να προσαρμόζονται στο εύρος μεγεθών προϊόντος που καθορίζεται κατά τη διαμόρφωση του συστήματος.

Διαμόρφωση συστήματος και ενοποίηση γραμμής παραγωγής

Η διαχείριση των παραμέτρων του προϊόντος γίνεται μέσω της διεπαφής οθόνης αφής, όπου οι χειριστές μπορούν να δημιουργήσουν, να αποθηκεύσουν και να ανακαλέσουν ρυθμίσεις για πολλαπλές μονάδες SKU. Κάθε προεπιλογή περιλαμβάνει το βάρος-στόχο, τα όρια ανοχής, την ταχύτητα του μεταφορέα και τη δράση ταξινόμησης. Η εναλλαγή μεταξύ προϊόντων εκτελείται επιλέγοντας την αποθηκευμένη προεπιλογή χωρίς μηχανική ρύθμιση.

Οι διεπαφές επικοινωνίας (Ethernet, RS232, RS485) επιτρέπουν στην κλίμακα να ανταλλάσσει δεδομένα με συστήματα MES, ERP ή SCADA. Οι εγγραφές βάρους, οι χρονικές σημάνσεις και τα αποτελέσματα ταξινόμησης μπορούν να μεταδοθούν σε πραγματικό χρόνο ή να εξαχθούν ομαδικά μέσω USB. Για γραμμές με κεντρική παρακολούθηση παραγωγής, το σύστημα υποστηρίζει τυπικά βιομηχανικά πρωτόκολλα με δυνατότητα διαμόρφωσης κατά τη θέση σε λειτουργία.

Βαθμονόμηση και τακτική συντήρηση

Η βαθμονόμηση πραγματοποιείται με τη χρήση πιστοποιημένων βαρών δοκιμής μέσω μιας καθοδηγούμενης διαδικασίας στην οθόνη αφής. Υποστηρίζονται και οι δύο λειτουργίες βαθμονόμησης ενός σημείου και πολλών σημείων. Η τάση του ιμάντα, η ευθυγράμμιση του μεταφορέα και το σημείο μηδέν του αισθητήρα θα πρέπει να ελέγχονται περιοδικά ως μέρος της τακτικής συντήρησης. Η αρθρωτή κατασκευή επιτρέπει την πρόσβαση και την αντικατάσταση μεμονωμένων εξαρτημάτων—ιμάντα, ενεργοποιητή εκτροπέα, αισθητήρες— χωρίς αποσυναρμολόγηση ολόκληρου του πλαισίου.

Τυπικά σενάρια εφαρμογής

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Πώς επιλέγεται ο μηχανισμός διαλογής για διαφορετικούς τύπους προϊόντων;
Η επιλογή εξαρτάται από το βάρος του προϊόντος, το υλικό συσκευασίας, τη σταθερότητα του σχήματος και την ταχύτητα γραμμής. Τα άκαμπτα χαρτοκιβώτια και οι φιάλες είναι κατάλληλα για μηχανοκίνητους μεταφορείς εκτροπέων. Οι ελαφριές εύκαμπτες θήκες ενδέχεται να απαιτούν πνευματικούς ενεργοποιητές εκτόξευσης αέρα ή βραχίονα ώθησης για την αποφυγή μηχανικής βλάβης. Ο κατάλληλος μηχανισμός επιβεβαιώνεται κατά τη φάση της μηχανικής αναθεώρησης με βάση τα δείγματα προϊόντων και τις απαιτήσεις διάταξης.

Μπορεί το σύστημα να ταξινομήσει τα προϊόντα σε περισσότερες από δύο κατηγορίες;
Η τυπική διαμόρφωση JDW υποστηρίζει αμφίδρομη ταξινόμηση (π.χ. αποδοχή/απόρριψη). Η ταξινόμηση πολλαπλών βαθμίδων—όπως η λιποβαρή, η τυπική και η υπέρβαρη σε τρεις ξεχωριστές λωρίδες—μπορεί να διαμορφωθεί με πρόσθετους σταθμούς εκτροπής. Αυτό απαιτεί εκτεταμένα τμήματα μεταφορέα και προσδιορίζεται στο στάδιο του καθορισμού του έργου.

Πώς γίνεται η διαχείριση των παραμέτρων του προϊόντος κατά την εκτέλεση πολλών SKU;
Ο ελεγκτής οθόνης αφής αποθηκεύει προεπιλογές προϊόντων με όνομα, βάρος στόχο, όρια ανοχής και δράση ταξινόμησης. Οι χειριστές επιλέγουν το ενεργό SKU από την αποθηκευμένη λίστα και όλες οι ρυθμίσεις φορτώνονται αυτόματα. Μια λειτουργία αναζήτησης επιτρέπει τη γρήγορη ανάκτηση ανά όνομα προϊόντος. Οι προεπιλογές μπορούν να εξαχθούν και να εισαχθούν μέσω USB για δημιουργία αντιγράφων ασφαλείας ή αντιγραφή σε πολλαπλά μηχανήματα.

Ποια πρωτόκολλα επικοινωνίας υποστηρίζονται για ενοποίηση με εργοστασιακά συστήματα;
Οι τυπικές διεπαφές περιλαμβάνουν RS232, RS485 και Ethernet. Η προσαρμογή πρωτοκόλλου για Modbus TCP/RTU, επικοινωνία υποδοχής TCP/IP ή άμεση εγγραφή βάσης δεδομένων γίνεται κατά τη διαμόρφωση του συστήματος. Οι συγκεκριμένες απαιτήσεις πρωτοκόλλου εξετάζονται με την ομάδα αυτοματισμού του πελάτη κατά τη διαδικασία παραγγελίας.

Πώς επικυρώνεται το σύστημα μετά την εγκατάσταση;
Η θέση σε λειτουργία περιλαμβάνει στατική βαθμονόμηση με πιστοποιημένα βάρη, δυναμική δοκιμή με πραγματικά δείγματα προϊόντων στην ταχύτητα παραγωγής και επαλήθευση του χρονισμού και της ακρίβειας ταξινόμησης. Μπορεί να παρασχεθεί τεκμηριωμένη αναφορά ανάθεσης. Η συνεχής επαλήθευση απόδοσης μπορεί να πραγματοποιηθεί από τον πελάτη χρησιμοποιώντας διατηρημένα δείγματα αναφοράς και περιοδικούς ελέγχους βαθμονόμησης.
