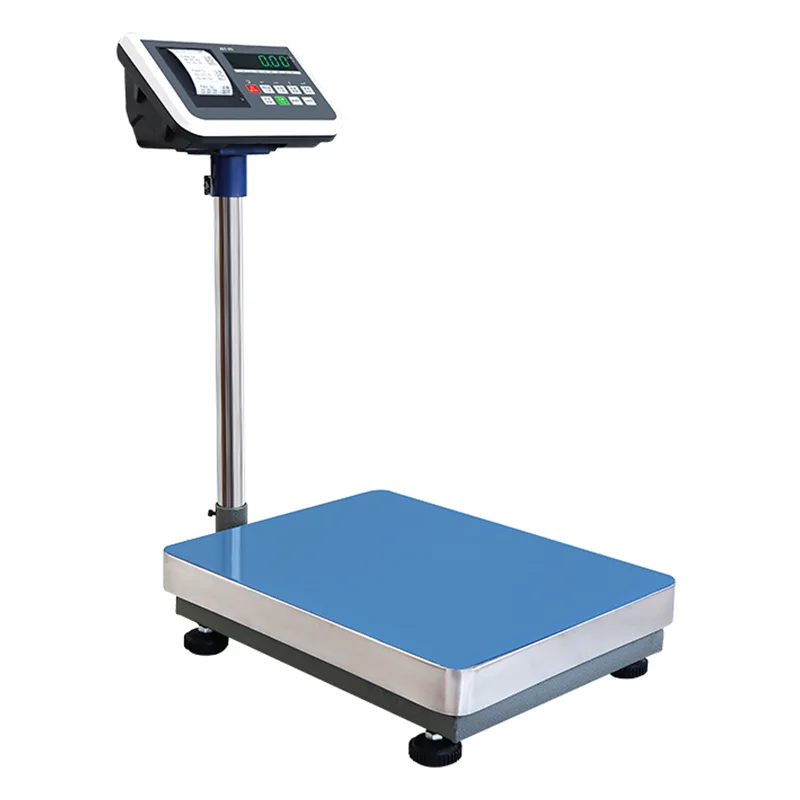

Ηλεκτρονική ζυγαριά πλατφόρμας με ενσωματωμένη λειτουργία εκτύπωσης ετικετών

Η ζυγαριά ηλεκτρονικής πλατφόρμας με ενσωματωμένη λειτουργία εκτύπωσης ετικετών (Σειρά JDT-JT-H8) είναι ένας σταθερός σταθμός εργασίας ζύγισης και εκτύπωσης που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Συνδυάζει μια άκαμπτη συγκολλημένη χαλύβδινη πλατφόρμα, μια ενιαία μονάδα ένδειξης ενσωματωμένης τάσης, μια ψηφιακή μονάδα φόρτωσης με ενσωματωμένο μετρητή LED, μια ψηφιακή μονάδα εκτύπωσης με ενσωματωμένη μονάδα εκτύπωσης. Ο εξοπλισμός έχει σχεδιαστεί για σταθμούς εργασίας όπου τα αντικείμενα ζυγίζονται και ένα έντυπο αρχείο —όπως εισιτήριο βάρους, ετικέτα αποστολής ή απόδειξη επιθεώρησης— πρέπει να δημιουργηθεί αμέσως στο σημείο μέτρησης.

Σε αντίθεση με τα ζυγιστικά ελέγχου που λειτουργούν σε κινούμενες γραμμές παραγωγής, η ζυγαριά πλατφόρμας της σειράς H8 μετρά το στατικό βάρος αφού το αντικείμενο τοποθετηθεί στο τηγάνι και η ένδειξη σταθεροποιηθεί. Η εκτύπωση ενεργοποιείται χειροκίνητα από τον χειριστή ή αυτόματα κατά τη σταθεροποίηση του βάρους, ανάλογα με τη διαμορφωμένη λειτουργία. Ο εξοπλισμός είναι κατάλληλος για αποβάθρες υποδοχής, θέσεις αποστολής, σημεία ελέγχου ορόφων παραγωγής και σταθμούς ποιοτικής δειγματοληψίας.

Προδιαγραφές μοντέλου

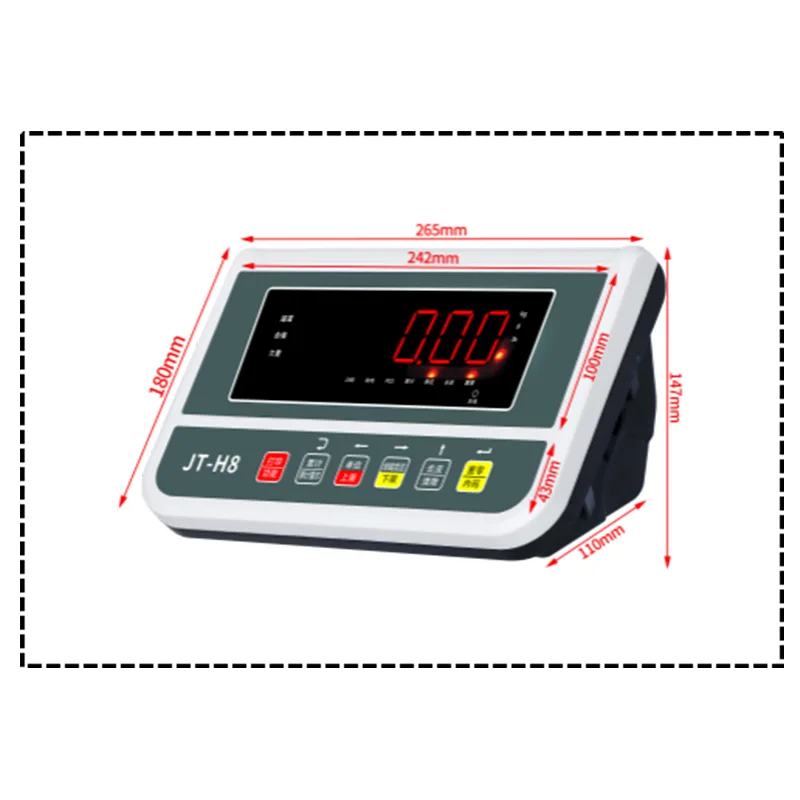

Κοινές προδιαγραφές:Οθόνη: Οθόνη ψηφιακού σωλήνα LED ύψους 32 mm. Μονάδες: kg / g / lb (ελεύθερα εναλλαγή) Περίβλημα ένδειξης: Πλαστικό περίβλημα ABS με 6 μηχανικά κλειδιά. Τροφοδοσία: AC 220V με ενσωματωμένη επαναφορτιζόμενη μπαταρία 6V 4A (AC/DC διπλής χρήσης). Βασικές λειτουργίες: μηδενική επαναφορά, απόβαρο, μικτό/καθαρό βάρος, συσσώρευση, ενσωματωμένος συναγερμός, μνήμη βάρους, λειτουργία εξοικονόμησης ενέργειας. Προαιρετική επικοινωνία: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, αποθήκευση USB, έξοδος ρελέ, Έξοδος I/O 5V, αναλογική έξοδος 4-20mA. Προαιρετικά αξεσουάρ: τρίχρωμη λυχνία συναγερμού, εξωτερικός εκτυπωτής, μεγάλη οθόνη, σαρωτής γραμμωτού κώδικα. Οι διαστάσεις και τα υλικά της πλατφόρμας μπορούν να διαμορφωθούν.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. ειδικεύεται στα όργανα ζύγισης για περισσότερα από 20 χρόνια, κατέχοντας πιστοποίηση διαχείρισης ποιότητας ISO9001 και πιστοποίηση προϊόντων CE. Το 919 R&D Center της εταιρείας έχει αναπτύξει 68 εθνικές πατέντες και 20 πνευματικά δικαιώματα λογισμικού. Η κατασκευή πραγματοποιείται σε δύο εγκαταστάσεις με τυποποιημένες διαδικασίες που καλύπτουν τη συγκόλληση χαλύβδινου πλαισίου, τη βαθμονόμηση κυψελών φορτίου και την τελική λειτουργική δοκιμή. Υποστηρίζονται μη τυπικά μεγέθη πλατφόρμας, υλικά πλαισίου και διαμορφώσεις λογισμικού.

Κατασκευή πλατφόρμας και ενσωμάτωση κυψελών φόρτωσης

Το πλαίσιο της πλατφόρμας ζύγισης είναι κατασκευασμένο από τμήματα ανθρακούχου χάλυβα, συναρμολογημένα με συνεχή συγκόλληση σε όλους τους δομικούς αρμούς. Μετά τη συγκόλληση, το πλαίσιο υφίσταται προετοιμασία επιφάνειας και φινίρισμα ψημένου σμάλτου για αντιδιαβρωτική προστασία σε εσωτερικούς βιομηχανικούς χώρους. Η λεκάνη ζύγισης είναι κατασκευασμένη από ανοξείδωτο χάλυβα, παρέχοντας μια ανθεκτική επιφάνεια που καθαρίζεται εύκολα σε άμεση επαφή με ζυγισμένα αντικείμενα.

Για εγκαταστάσεις με συγκεκριμένες περιβαλλοντικές απαιτήσεις, μπορούν να καθοριστούν εναλλακτικά υλικά πλαισίου κατά τη στιγμή της παραγγελίας. Η κατασκευή πλαισίου από ανοξείδωτο χάλυβα Full 304 είναι διαθέσιμη για περιβάλλοντα πλύσης, χώρους επεξεργασίας τροφίμων ή τοποθεσίες με υψηλή έκθεση σε υγρασία. Για εφαρμογές χημικής επεξεργασίας ή θαλάσσιας ατμόσφαιρας, ο ανοξείδωτος χάλυβας 316 μπορεί να καθοριστεί για βελτιωμένη αντίσταση στη διάβρωση σε διάβρωση και ρωγμές.

Οι κυψέλες φορτίου είναι τύπου μετρητή καταπόνησης, διαμορφωμένες σε διάταξη πολλαπλών σημείων κάτω από την πλατφόρμα για να παρέχουν σταθερές μετρήσεις βάρους ανεξάρτητα από τη θέση φορτίου στην περιοχή της πλατφόρμας. Η χωρητικότητα των κυψελών φόρτωσης ταιριάζει με την ονομαστική χωρητικότητα της πλατφόρμας με κατάλληλο περιθώριο σχεδιασμού για να εξυπηρετεί σύντομες συνθήκες υπερφόρτωσης που συναντώνται στη βιομηχανική χρήση. Τα καλώδια σήματος κυψέλης φόρτωσης δρομολογούνται μέσω σφραγισμένων αγωγών στο περίβλημα του δείκτη.

Σχεδιασμός τροφοδοτικού και λειτουργία διπλής λειτουργίας

Η ζυγαριά λειτουργεί από ρεύμα εναλλασσόμενου ρεύματος (220V) υπό κανονικές συνθήκες, με ενσωματωμένη επαναφορτιζόμενη μπαταρία 6V 4Α που παρέχει δυνατότητα εφεδρικής και ασύρματης λειτουργίας. Η αρχιτεκτονική διπλής ισχύος εξυπηρετεί πολλές πρακτικές λειτουργίες σε βιομηχανικά περιβάλλοντα. Η μπαταρία φορτίζεται αυτόματα όταν η ζυγαριά είναι συνδεδεμένη σε τροφοδοσία εναλλασσόμενου ρεύματος και παρέχει επαρκή χρόνο λειτουργίας για μια πλήρη βάρδια εργασίας με τυπικά πρότυπα χρήσης.

Η ασύρματη λειτουργία επιτρέπει την τοποθέτηση της ζυγαριάς σε τοποθεσίες όπου οι πρίζες ρεύματος δεν είναι άμεσα προσβάσιμες—όπως προσωρινοί σταθμοί επιθεώρησης, χώροι αποβάθρας φόρτωσης ή υπαίθρια σημεία υποδοχής κάτω από καταφύγιο. Η μπαταρία διατηρεί επίσης τη λειτουργία της κατά τη διάρκεια σύντομων διακοπών ρεύματος, αποτρέποντας την απώλεια δεδομένων κατά τις συναλλαγές ζύγισης. Μια ένδειξη χαμηλής μπαταρίας στην οθόνη LED ειδοποιεί τον χειριστή όταν απαιτείται επαναφόρτιση. Η λειτουργία εξοικονόμησης ενέργειας μειώνει τη φωτεινότητα της οθόνης και τη δραστηριότητα του επεξεργαστή κατά τις περιόδους αδράνειας για να παρατείνει το χρόνο λειτουργίας της μπαταρίας.

Ροή εργασιών εκτύπωσης και τρόποι λειτουργίας

Ο ενσωματωμένος θερμικός εκτυπωτής δέχεται τυπικά θερμικά ρολά χαρτιού ή αυτοκόλλητο χαρτί ετικετών. Η εκτύπωση ξεκινά από τον χειριστή μέσω ενός αποκλειστικού κλειδιού στο πληκτρολόγιο μεμβράνης ένδειξης ή έχει ρυθμιστεί ώστε να ενεργοποιείται αυτόματα όταν επιτυγχάνεται σταθερή ένδειξη βάρους και το βάρος υπερβαίνει ένα ελάχιστο όριο. Το περιεχόμενο εκτύπωσης μπορεί να διαμορφωθεί και μπορεί να περιλαμβάνει την τιμή βάρους (καθαρό ή μεικτό), τη μονάδα μέτρησης, την ημερομηνία και την ώρα, τον αριθμό διαδοχικού εισιτηρίου και το κείμενο κεφαλίδας που καθορίζεται από το χρήστη.

Η ένδειξη παρέχει λειτουργίες ζύγισης πυρήνα, όπως μηδενική επαναφορά, χειροκίνητο και προκαθορισμένο απόβαρο, εναλλαγή εμφάνισης μικτού/καθαρού βάρους και συσσώρευση βάρους για ομαδοποίηση πολλών ειδών. Η ενσωματωμένη λειτουργία συναγερμού υποστηρίζει ρυθμίσεις ανώτερου και κατώτερου ορίου βάρους με ηχητική ειδοποίηση όταν το μετρούμενο βάρος πέσει εκτός του αποδεκτού εύρους. Η μνήμη βάρους διατηρεί το τελευταίο βάρος και τα σύνολα συσσώρευσης μέσω των κύκλων ισχύος.

Τυπικές τοποθεσίες ανάπτυξης

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Ποια είναι η διαφορά μεταξύ ανθρακούχου χάλυβα και κατασκευής πλατφόρμας από ανοξείδωτο χάλυβα;
Ο ανθρακούχο χάλυβας με φινίρισμα ψημένο σμάλτο παρέχει δομική αντοχή για τυπικά βιομηχανικά περιβάλλοντα εσωτερικού χώρου. Το φινίρισμα βαφής προστατεύει από την ατμοσφαιρική διάβρωση, αλλά μπορεί να καταστραφεί από κρούση ή σκληρές χημικές ουσίες. Ο ανοξείδωτος χάλυβας 304 παρέχει εγγενή αντοχή στη διάβρωση σε όλο το πάχος του υλικού και συνιστάται για επεξεργασία τροφίμων, φαρμακευτικά, χημικά ή υγρά περιβάλλοντα. Ο ανοξείδωτος χάλυβας 316 προσφέρει πρόσθετη αντοχή στα χλωρίδια και είναι κατάλληλος για θαλάσσιες ή χημικές ατμόσφαιρες επεξεργασίας.

Πόσο διαρκεί η μπαταρία κατά τη λειτουργία χωρίς καλώδιο;
Ο χρόνος εκτέλεσης της μπαταρίας εξαρτάται από τη συχνότητα χρήσης, τη φωτεινότητα της οθόνης και το εάν ο εκτυπωτής χρησιμοποιείται συνεχώς. Κάτω από τυπική διακοπτόμενη χρήση με μέτρια εκτύπωση, η μπαταρία υποστηρίζει μια πλήρη βάρδια εργασίας. Η συνεχής εκτύπωση μεγάλων παρτίδων θα μειώσει τον χρόνο εκτέλεσης. Η ένδειξη χαμηλής μπαταρίας παρέχει εκ των προτέρων προειδοποίηση πριν από την αυτόματη απενεργοποίηση. Η πλήρης επαναφόρτιση από εναλλασσόμενο ρεύμα απαιτεί αρκετές ώρες.

Μπορεί η λειτουργία εκτύπωσης να ενεργοποιηθεί αυτόματα όταν ένα αντικείμενο τοποθετείται στη ζυγαριά;
Η ζυγαριά μπορεί να διαμορφωθεί ώστε να εκτυπώνει αυτόματα όταν η ένδειξη βάρους σταθεροποιείται και υπερβαίνει ένα προκαθορισμένο ελάχιστο όριο. Αυτή η λειτουργία αυτόματης εκτύπωσης είναι κατάλληλη για επαναλαμβανόμενη ζύγιση παρόμοιων αντικειμένων όπου δεν απαιτείται χειροκίνητο πάτημα πλήκτρων. Για εφαρμογές που απαιτούν επαλήθευση χειριστή πριν από την εκτύπωση, είναι επίσης διαθέσιμη η λειτουργία χειροκίνητης ενεργοποίησης.

Ποιες διεπαφές επικοινωνίας είναι διαθέσιμες για τη σύνδεση της ζυγαριάς σε υπολογιστή ή δίκτυο;
Οι προαιρετικές διεπαφές περιλαμβάνουν RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi και 4G IoT. Αυτά υποστηρίζουν τη μετάδοση δεδομένων βάρους σε συνδεδεμένο υπολογιστή, PLC ή κεντρικό σύστημα. Η συγκεκριμένη μορφή δεδομένων και το πρωτόκολλο μετάδοσης έχουν διαμορφωθεί ώστε να ταιριάζουν με το σύστημα λήψης. Η αποθήκευση USB επιτρέπει την εξαγωγή ομαδικών αρχείων βάρους για ανάλυση εκτός σύνδεσης.

Πώς βαθμονομείται η ζυγαριά μετά την εγκατάσταση ή τη μετατόπιση;
Η βαθμονόμηση εκτελείται με τη χρήση πιστοποιημένων βαρών δοκιμής κατάλληλα για την χωρητικότητα της πλατφόρμας. Η διαδικασία—μονόσημο ή πολλαπλό σημείο—γίνεται πρόσβαση μέσω του ενδεικτικού πληκτρολογίου ακολουθώντας το μενού βαθμονόμησης στο εγχειρίδιο χρήστη. Για χωρητικότητα πολλών εκατοντάδων κιλών, συνιστώνται πολλαπλά σημεία βαθμονόμησης σε όλο το εύρος για την επαλήθευση της γραμμικότητας. Η επαλήθευση βαθμονόμησης σε τακτά χρονικά διαστήματα συνιστάται ως μέρος του συστήματος ποιότητας της εγκατάστασης.
