Δυναμικό ζύγισμα υψηλής ταχύτητας Checkweigher

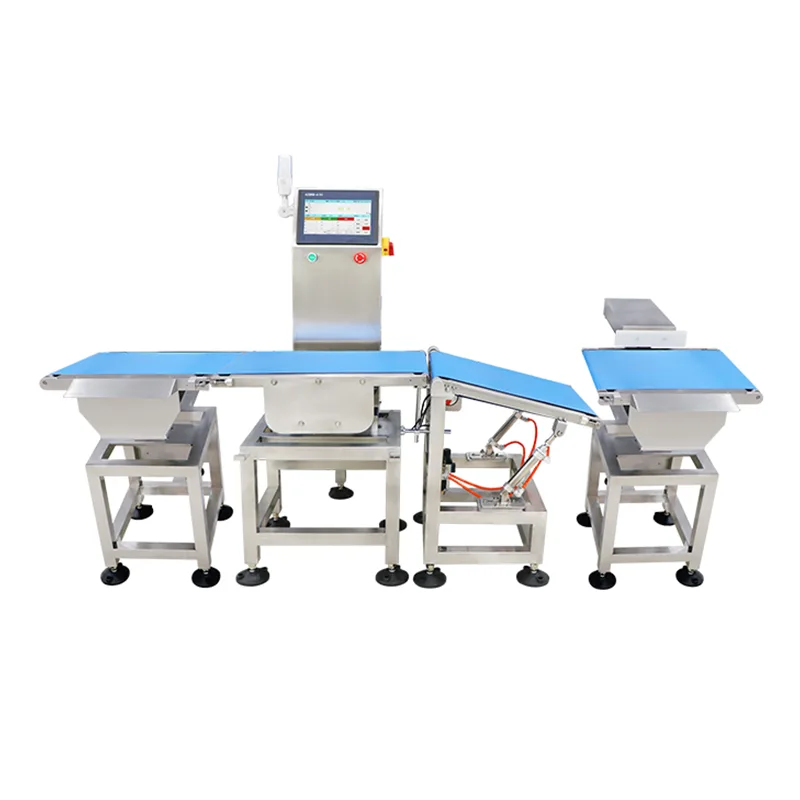

Το Dynamic Weigh High-Speed ​​Checkweigher (Σειρά JDS) είναι ένα ενσωματωμένο σύστημα ζύγισης που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Έχει σχεδιαστεί για γραμμές παραγωγής όπου απαιτείται επαλήθευση βάρους 100% στην ταχύτητα γραμμής, χωρίς να διακόπτεται η ροή του προϊόντος. Ο εξοπλισμός καταγράφει ενδείξεις βάρους ενώ τα προϊόντα βρίσκονται σε κίνηση στον μεταφορέα, συγκρίνει κάθε ένδειξη με προκαθορισμένα όρια και ενεργοποιεί έναν μηχανισμό ταξινόμησης για να διαχωρίσει τα μη συμμορφούμενα στοιχεία.

Η δυναμική ζύγιση διαφέρει από τη στατική ζύγιση στο ότι η μέτρηση λαμβάνεται κατά την κίνηση του μεταφορέα. Το σύστημα αντισταθμίζει τη μηχανική δόνηση και την κίνηση του προϊόντος μέσω ενός συνδυασμού ψηφιακών αλγορίθμων φιλτραρίσματος και μηχανικά απομονωμένων κυψελών φορτίου. Οι προδιαγραφές ακρίβειας είναι επομένως αλληλεξαρτώμενες με την ταχύτητα του μεταφορέα, τις διαστάσεις του προϊόντος και το βάρος του προϊόντος - μια σχέση που λαμβάνεται υπόψη κατά τη διαμόρφωση του συστήματος.

Τεχνικές Προδιαγραφές

Σημείωση για την ακρίβεια:Η ακρίβεια ανίχνευσης επηρεάζεται από το βάρος του προϊόντος, τις διαστάσεις, την ταχύτητα του μεταφορέα και τις περιβαλλοντικές συνθήκες. Τα δηλωμένα εύρη ακρίβειας αντιπροσωπεύουν επιτεύξιμες επιδόσεις υπό ελεγχόμενες εργοστασιακές δοκιμές με αντιπροσωπευτικά δείγματα προϊόντων. Η επιτόπια θέση σε λειτουργία καθορίζει την πραγματική απόδοση υπό συνθήκες παραγωγής.

Η σειρά JDS αναπτύχθηκε στο Jiangsu Jutian's 919 R&D Center και παράγεται σε δύο εγκαταστάσεις παραγωγής με διαχείριση ποιότητας με πιστοποίηση ISO9001. Η εταιρεία κατέχει 68 εθνικά διπλώματα ευρεσιτεχνίας, συμπεριλαμβανομένων πολλών που σχετίζονται με αλγόριθμους δυναμικής ζύγισης και σχεδιασμό συστήματος ελέγχου ζύγισης υψηλής ταχύτητας. Τα προϊόντα έχουν πιστοποίηση CE.

Τεχνολογία Δυναμικής Ζύγισης

Επεξεργασία αισθητήρα και σήματος:Η σειρά JDS χρησιμοποιεί κυψέλες φορτίου μετρητή καταπόνησης διαμορφωμένες σε μηχανικά απομονωμένο τμήμα ζύγισης. Ο μεταφορικός ιμάντας πάνω από τη ζώνη ζύγισης υποστηρίζεται εξ ολοκλήρου από το συγκρότημα κυψελών φόρτωσης, που χωρίζεται από τον κινητήρα μετάδοσης κίνησης και τους μεταφορείς ανάντη/κατάντη με κενά ή κυλίνδρους μεταφοράς. Αυτή η μηχανική απομόνωση μειώνει τη μετάδοση των κραδασμών του κινητήρα στο σήμα ζύγισης.

Ψηφιακό φιλτράρισμα και αντιστάθμιση ταχύτητας:Οι ενδείξεις βάρους δειγματοληπτούνται σε υψηλή συχνότητα κατά τη σύντομη περίοδο που κάθε προϊόν περνά πάνω από τη ζώνη ζύγισης. Οι αλγόριθμοι ψηφιακού φιλτραρίσματος εξάγουν μια σταθερή τιμή βάρους από το δυναμικό σήμα, αντισταθμίζοντας την υπολειπόμενη δόνηση και την κίνηση της ζώνης. Η ικανότητα παροχής του συστήματος καθορίζεται από το μήκος του προϊόντος, την ταχύτητα του μεταφορέα και τον ελάχιστο χρόνο που απαιτείται για τη σταθεροποίηση του σήματος ζύγισης.

Διαχείριση παραμέτρων προϊόντος & Λογική ταξινόμησης

Ο ελεγκτής οθόνης αφής αποθηκεύει σετ παραμέτρων για πολλά προϊόντα, συμπεριλαμβανομένου του βάρους στόχου, των ανώτερων/κατώτερων ορίων ανοχής, της ταχύτητας μεταφορέα και της λειτουργίας ταξινόμησης. Όταν επιλέγεται ένα προϊόν, όλες οι σχετικές παράμετροι φορτώνονται αυτόματα, μειώνοντας τον χρόνο εναλλαγής μεταξύ διαφορετικών SKU. Το σύστημα υποστηρίζει ταξινόμηση βάσει βάρους σε πολλαπλούς βαθμούς (π.χ. λιποβαρή, αποδεκτή, υπέρβαρη) με ρυθμιζόμενες ενέργειες ταξινόμησης για κάθε βαθμό.

Οι μηχανισμοί ταξινόμησης καθορίζονται κατά τη διαμόρφωση του συστήματος με βάση τα χαρακτηριστικά του προϊόντος και τη διάταξη γραμμής. Οι συνήθεις επιλογές περιλαμβάνουν πνευματικούς βραχίονες ώθησης για πλευρική απόρριψη, ακροφύσια εκτόξευσης αέρα για ελαφριά προϊόντα και πτερύγια πτώσης ή πύλες εκτροπής για ενσωμάτωση με μεταφορείς κατάντη. Ο αισθητήρας επιβεβαίωσης απόρριψης επαληθεύει ότι τα μη συμμορφούμενα στοιχεία έχουν αφαιρεθεί επιτυχώς πριν από την άφιξη του επόμενου προϊόντος.

Λειτουργική Αξιοπιστία σε Βιομηχανικά Περιβάλλοντα

Το δομικό πλαίσιο είναι κατασκευασμένο από ανοξείδωτο χάλυβα 304, επιλεγμένο για ανθεκτικότητα και συμβατότητα με περιβάλλοντα πλύσης που είναι κοινά στην παραγωγή τροφίμων και φαρμακευτικών προϊόντων. Ο ελεγκτής οθόνης αφής και το ηλεκτρικό περίβλημα είναι σφραγισμένα με IP65 ή υψηλότερο, ανάλογα με τη διαμόρφωση. Οι συνδέσεις καλωδίωσης και αισθητήρα δρομολογούνται μέσω σφραγισμένων αγωγών. Το σύστημα έχει σχεδιαστεί για συνεχή λειτουργία πολλαπλών βάρδιων, με ρουλεμάν και ιμάντες που καθορίζονται για τον προβλεπόμενο κύκλο λειτουργίας.

Η βαθμονόμηση πραγματοποιείται μέσω της διεπαφής της οθόνης αφής χρησιμοποιώντας καθοδηγούμενες διαδικασίες ενός σημείου ή πολλαπλών σημείων με πιστοποιημένα βάρη δοκιμής. Η τακτική συντήρηση—συμπεριλαμβανομένης της επιθεώρησης του ιμάντα, του μηδενικού ελέγχου αισθητήρα και της επαλήθευσης ευθυγράμμισης του μεταφορέα—είναι προσβάσιμη χωρίς εξειδικευμένα εργαλεία.

Τυπικά σενάρια ανάπτυξης

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Πώς επηρεάζει η ταχύτητα του μεταφορέα την ακρίβεια ζύγισης;
Η ακρίβεια και η ταχύτητα είναι αλληλεξαρτώμενες στη δυναμική ζύγιση. Οι υψηλότερες ταχύτητες μεταφοράς μειώνουν τον χρόνο που αφιερώνει κάθε προϊόν στη ζώνη ζύγισης, γεγονός που μπορεί να αυξήσει τη διακύμανση της μέτρησης. Κατά τη διαμόρφωση του συστήματος, η ομάδα μηχανικών καθορίζει την επιτεύξιμη ακρίβεια στην απαιτούμενη απόδοση με βάση το βάρος και τις διαστάσεις του προϊόντος. Τα στοιχεία ακρίβειας επαληθεύονται κατά την επιτόπια θέση σε λειτουργία με πραγματικά δείγματα παραγωγής.

Ποιοι μηχανισμοί εμποδίζουν τη δόνηση να επηρεάσει τις μετρήσεις βάρους;
Χρησιμοποιούνται δύο προσεγγίσεις σχεδιασμού: μηχανική απομόνωση και ψηφιακή επεξεργασία σήματος. Το τμήμα ζύγισης διαχωρίζεται μηχανικά από τον κινητήρα κίνησης και τους παρακείμενους μεταφορείς για να ελαχιστοποιηθεί η μετάδοση κραδασμών. Από την πλευρά του σήματος, οι αλγόριθμοι ψηφιακού φιλτραρίσματος επεξεργάζονται τα δείγματα βάρους υψηλής συχνότητας για να εξαγάγουν μια σταθερή τιμή παρά τους υπολειπόμενους περιβαλλοντικούς κραδασμούς.

Πώς χειρίζεται το σύστημα πολλά προϊόντα στην ίδια γραμμή;
Οι παράμετροι προϊόντος—συμπεριλαμβανομένου του βάρους στόχου, των ορίων ανοχής, της ταχύτητας μεταφορέα και της δράσης ταξινόμησης— αποθηκεύονται ως ονομαστικές προεπιλογές στον ελεγκτή. Οι χειριστές επιλέγουν το ενεργό προϊόν από το μενού της οθόνης αφής και όλες οι παράμετροι φορτώνονται αυτόματα. Η εναλλαγή μεταξύ των προεπιλογών δεν απαιτεί επαναβαθμονόμηση.

Ποιες λειτουργίες ιχνηλασιμότητας δεδομένων περιλαμβάνονται;
Κάθε μέτρηση βάρους έχει χρονοσήμανση και καταγράφεται με το αναγνωριστικό προϊόντος, το μετρούμενο βάρος, την κατάσταση ανοχής (επιτυχία/αποτυχία) και το αποτέλεσμα ταξινόμησης. Τα δεδομένα μπορούν να εξαχθούν μέσω USB σε μορφή CSV ή να μεταδοθούν σε κεντρικό σύστημα μέσω Ethernet ή σειριακής σύνδεσης. Οι στατιστικές περιλήψεις — συμπεριλαμβανομένου του συνολικού αριθμού, του ποσοστού επιτυχίας και της κατανομής βάρους — είναι ορατές στην οθόνη αφής σε πραγματικό χρόνο.

Πώς επιλέγεται ο μηχανισμός ταξινόμησης για μια συγκεκριμένη εφαρμογή;
Η επιλογή του μηχανισμού ταξινόμησης εξαρτάται από το βάρος του προϊόντος, τις διαστάσεις, τον τύπο συσκευασίας, την ταχύτητα του μεταφορέα και τον διαθέσιμο χώρο γραμμής. Οι πνευματικοί βραχίονες ώθησης χρησιμοποιούνται συνήθως για χαρτοκιβώτια και άκαμπτα δοχεία. Τα συστήματα εκτόξευσης αέρα είναι κατάλληλα για ελαφριές εύκαμπτες συσκευασίες. Το στάδιο της αναθεώρησης μηχανικής καθορίζει τον κατάλληλο μηχανισμό με βάση τις προδιαγραφές του προϊόντος και τη διάταξη της γραμμής του πελάτη.
