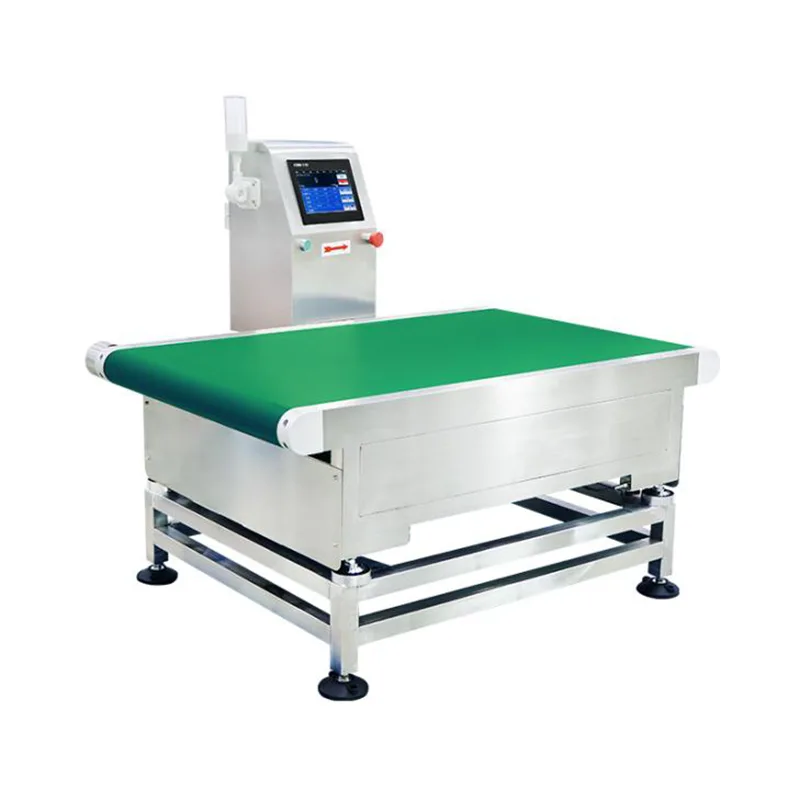

Υψηλής ακρίβειας Checkweigher

Το High-precision Checkweigher (Model JDT-CZ-A30-30K/100K) είναι ένα ενσωματωμένο δυναμικό σύστημα ζύγισης που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Είναι σχεδιασμένο για γραμμές παραγωγής που χειρίζονται συσκευασμένα προϊόντα μεσαίας έως μεγάλης κλίμακας—όπως τελικές σακούλες, βιομηχανικές σακούλες, μεγάλες συσκευασίες αυτοκινήτων απαιτείται επαλήθευση και έλεγχος πληρότητας πριν από την παλετοποίηση ή την αποστολή.

Το σύστημα καταγράφει τις ενδείξεις βάρους καθώς τα προϊόντα περνούν πάνω από τον μεταφορέα ζύγισης, συγκρίνει κάθε μέτρηση με προκαθορισμένες τιμές στόχου και ανοχής και δημιουργεί μια απόφαση επιτυχίας ή αποτυχίας. Για συνθήκες αστοχίας, ο μεταφορέας σταματά ή ενεργοποιείται μια έξοδος συναγερμού, ανάλογα με τον διαμορφωμένο τρόπο λειτουργίας. Ο εξοπλισμός προορίζεται για ενσωμάτωση σε αυτοματοποιημένες γραμμές συσκευασίας, σταθμούς επιθεώρησης στο τέλος της γραμμής και σημεία επαλήθευσης εξερχόμενων logistics.

Τεχνικές Προδιαγραφές

Σημείωση ακρίβειας:Η ακρίβεια ανίχνευσης εξαρτάται από το βάρος, τις διαστάσεις, τη σταθερότητα μεταφοράς και τις περιβαλλοντικές συνθήκες του μετρούμενου προϊόντος. Τα στοιχεία ακρίβειας που αναφέρονται μπορούν να επιτευχθούν με ελεγχόμενες εργοστασιακές δοκιμές με αντιπροσωπευτικά δείγματα προϊόντων. Η επιτόπια θέση σε λειτουργία καθορίζει την πραγματική απόδοση υπό συνθήκες παραγωγής.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. διαθέτει πιστοποίηση διαχείρισης ποιότητας ISO9001 και πιστοποίηση προϊόντος CE. Με περισσότερα από 20 χρόνια εμπειρίας στα όργανα ζύγισης, η εταιρεία έχει συγκεντρώσει 68 εθνικές πατέντες και 20 πνευματικά δικαιώματα λογισμικού μέσω του 919 R&D Center. Η κατασκευή πραγματοποιείται σε δύο εγκαταστάσεις παραγωγής με τυποποιημένες διαδικασίες ποιοτικού ελέγχου που καλύπτουν την επιθεώρηση υλικού, τη συναρμολόγηση, τη βαθμονόμηση και τις τελικές δοκιμές. Η μη τυπική προσαρμογή—συμπεριλαμβανομένων των διαστάσεων του μεταφορέα, των υλικών πλαισίου, των διεπαφών επικοινωνίας και της λειτουργικότητας λογισμικού—υποστηρίζεται με βάση τις απαιτήσεις του έργου.

Ζυγιστικό Τμήμα Μηχανολογικός Σχεδιασμός και Χειρισμός Φορτίου

Το τμήμα του μεταφορέα ζύγισης έχει σχεδιαστεί για να δέχεται προϊόντα βάρους έως 100 kg σε δυναμική μεταφορά. Το συγκρότημα κυψελών φόρτωσης καθορίζεται για την ονομαστική χωρητικότητα με κατάλληλο περιθώριο ασφαλείας για την αντιμετώπιση σύντομων συνθηκών υπερφόρτωσης που μπορεί να προκύψουν όταν τα προϊόντα τοποθετούνται ή μεταφέρονται στον μεταφορέα. Το πλαίσιο του μεταφορέα χρησιμοποιεί ανθρακούχο χάλυβα υψηλής αντοχής ή προαιρετικό ανοξείδωτο χάλυβα, με δομική ενίσχυση στα σημεία στερέωσης των κυψελών φορτίου.

Τα στοιχεία στερέωσης που απορροφούν τους κραδασμούς τοποθετούνται μεταξύ της πλατφόρμας ζύγισης και του πλαισίου στήριξης για να μειώνουν τη μηχανική κρούση που μεταδίδεται όταν τα προϊόντα εισέρχονται στη ζώνη ζύγισης. Αυτή η μηχανική απομόνωση εξυπηρετεί δύο λειτουργίες: προστατεύει τις κυψέλες φορτίου από παροδικές αιχμές υπερφόρτωσης και μειώνει τον χρόνο καθίζησης που απαιτείται για να σταθεροποιηθεί το σήμα βάρους πριν καταγραφεί η ένδειξη. Ο κινητήρας κίνησης με ιμάντα διαχωρίζεται μηχανικά από το τμήμα ζύγισης για να αποτρέψει τη σύζευξη κραδασμών του κινητήρα στο σήμα της κυψέλης φόρτωσης.

Καταγραφή Δεδομένων και Ποιοτική Ιχνηλασιμότητα

Κάθε κύκλος επιθεώρησης δημιουργεί μια εγγραφή δεδομένων που περιλαμβάνει τη χρονική σήμανση, το μετρούμενο βάρος, το βάρος στόχου, τα όρια ανοχής και το αποτέλεσμα επιτυχίας/αστοχίας. Ο ελεγκτής αποθηκεύει αυτές τις εγγραφές εσωτερικά και τα δεδομένα μπορούν να εξαχθούν μέσω USB σε μορφή CSV για ανάλυση παραγωγής, αναφορά ποιότητας ή τεκμηρίωση παρτίδας. Για γραμμές με συνδεσιμότητα δικτύου, τα δεδομένα βάρους μπορούν να μεταδοθούν σε ένα κεντρικό σύστημα μέσω διαμορφώσιμης διεπαφής επικοινωνίας.

Το σύστημα υποστηρίζει προκαθορισμένα ανώτερα και κατώτερα όρια βάρους για κάθε προϊόν. Όταν ένα μετρούμενο βάρος πέφτει εκτός του διαμορφωμένου εύρους, ο ελεγκτής ενεργοποιεί μια έξοδο συναγερμού και σταματά τον μεταφορέα εξόδου τροφοδοσίας για να εμποδίσει το μη συμμορφούμενο αντικείμενο να προχωρήσει προς τα κάτω. Ο μεταφορέας παραμένει σταματημένος έως ότου ο χειριστής αφαιρέσει το αντικείμενο με σημαία και επιβεβαιώσει τον συναγερμό, δημιουργώντας μια τεκμηριωμένη πύλη ποιότητας στη ροή παραγωγής.

Επιλογές υλικού πλαισίου και περιβαλλοντική προσαρμογή

Το στάνταρ πλαίσιο είναι κατασκευασμένο από ανθρακούχο χάλυβα υψηλής αντοχής με αντιδιαβρωτική επεξεργασία επιφάνειας. Για εγκαταστάσεις με απαιτήσεις πλύσης, έκθεση σε υγρασία ή διαβρωτικές ατμόσφαιρες, μπορεί να καθοριστεί ένα πλαίσιο από ανοξείδωτο χάλυβα. Για περιβάλλοντα όπου υπάρχουν εύφλεκτα υλικά, διατίθενται αντιεκρηκτικές διαμορφώσεις (ονομασία Ex d IIB T4 Ga), με τον ελεγκτή και τα ηλεκτρικά περιβλήματα σχεδιασμένα να πληρούν τα σχετικά πρότυπα προστασίας. Ο εξοπλισμός έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε τυπικά βιομηχανικά περιβάλλοντα. Η εγκατάσταση θα πρέπει να αποφεύγει περιοχές με ισχυρές ηλεκτρομαγνητικές παρεμβολές, υγρασία συμπύκνωσης ή υπερβολικούς κραδασμούς δαπέδου.

Τυπικές εργασίες επιθεώρησης

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Πώς χειρίζεται το ζυγιστικό ελέγχου προϊόντα με ανομοιόμορφη κατανομή βάρους ή ασταθείς βάσεις;
Τα προϊόντα με ανομοιόμορφη κατανομή βάρους ενδέχεται να παρουσιάζουν διακύμανση μέτρησης εάν το κέντρο βάρους μετατοπιστεί κατά τη μεταφορά του μεταφορέα. Η απορρόφηση κραδασμών και η μηχανική απομόνωση του τμήματος ζύγισης συμβάλλουν στη μείωση της επίδρασης των μετατοπίσεων φορτίου. Για προϊόντα με εύκαμπτες ή ασταθείς βάσεις, μπορούν να τοποθετηθούν οδηγοί για να κεντράρουν το προϊόν στον ιμάντα. Τα δείγματα προϊόντων συνήθως αξιολογούνται κατά την ανασκόπηση μηχανικής για να καθοριστεί εάν απαιτείται πρόσθετη στερέωση.

Ποια είναι η διαφορά μεταξύ της διακοπής του μεταφορέα για προϊόντα αστοχίας έναντι της χρήσης ενός μηχανισμού απόρριψης;

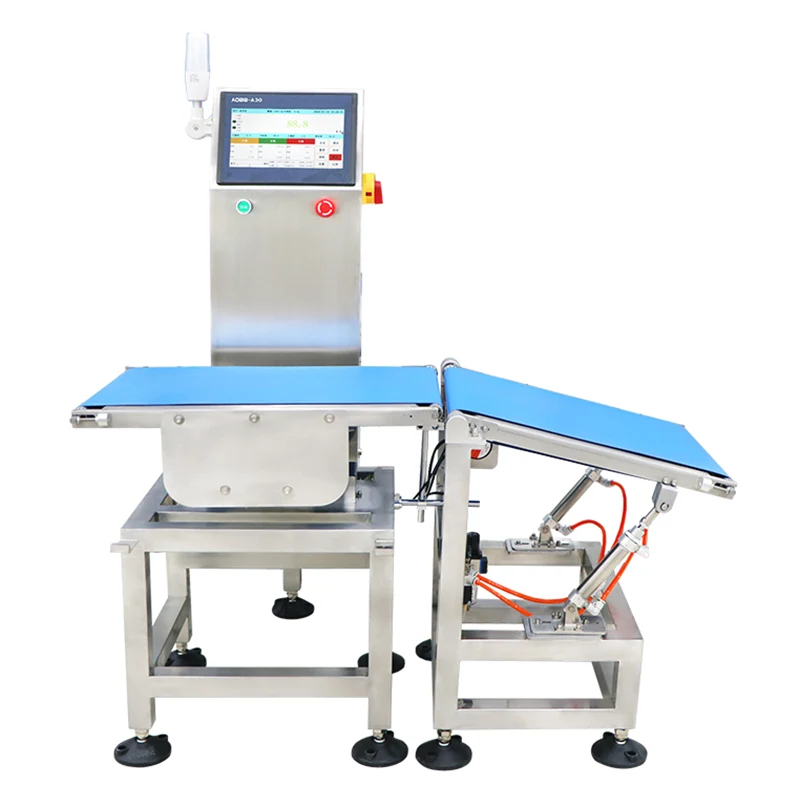

Ο τυπικός τρόπος λειτουργίας σταματά τον μεταφορέα εξόδου τροφοδοσίας όταν ανιχνεύεται ένα μη συμμορφούμενο αντικείμενο. Ο χειριστής αφαιρεί το στοιχείο με σημαία και επανεκκινεί τη γραμμή. Αυτό είναι κατάλληλο για γραμμές μέτριας απόδοσης όπου η παρέμβαση του χειριστή είναι πρακτική. Για γραμμές υψηλότερης ταχύτητας ή αυτοματοποιημένη απόρριψη, μπορεί να ενσωματωθεί πνευματικός προωθητής ή εκτροπέας ως επιλογή προσαρμογής.

Μπορεί το checkweigher να ενσωματωθεί με έναν κωδικοποιητή inkjet ή έναν εκτυπωτή ετικετών;
Ναί. Ο ελεγκτής μπορεί να εξάγει ένα σήμα συγχρονισμένο με τη θέση του προϊόντος για να ενεργοποιήσει μια εξωτερική συσκευή κωδικοποίησης ή εκτύπωσης. Αυτό επιτρέπει την εφαρμογή δεδομένων βάρους, κωδικών παρτίδας ή χρονικών σφραγίδων στο προϊόν μετά τη ζύγιση. Οι λεπτομέρειες διαμόρφωσης—συμπεριλαμβανομένου του πρωτοκόλλου επικοινωνίας, του χρονισμού σήματος και της μορφής δεδομένων—καθορίζονται κατά τη ρύθμιση του συστήματος.

Ποια διαδικασία βαθμονόμησης χρησιμοποιείται για το εύρος 30–100 kg;
Η βαθμονόμηση πραγματοποιείται με τη χρήση πιστοποιημένων βαρών δοκιμής που είναι κατάλληλα για την ονομαστική χωρητικότητα. Η διεπαφή της οθόνης αφής παρέχει μια καθοδηγούμενη ρουτίνα βαθμονόμησης. Για χωρητικότητα έως 100 kg, συνιστώνται πολλαπλά σημεία βαθμονόμησης σε όλο το εύρος για να διασφαλιστεί η γραμμικότητα. Η διαδικασία βαθμονόμησης μπορεί να επαναληφθεί από το επιτόπιο προσωπικό ως μέρος των τακτικών ελέγχων ποιότητας.

Είναι διαθέσιμη η αντιεκρηκτική διαμόρφωση για εφαρμογές χημικής βιομηχανίας;
Διατίθεται μια αντιεκρηκτική διαμόρφωση με βαθμολογία Ex d IIB T4 Ga. Αυτό ισχύει για τα ηλεκτρικά περιβλήματα, το περίβλημα του ελεγκτή και την καλωδίωση. Η συγκεκριμένη διαμόρφωση πρέπει να προσδιορίζεται κατά τη στιγμή της παραγγελίας, καθώς επηρεάζει την επιλογή εξαρτημάτων και την τεκμηρίωση πιστοποίησης. Ο τυπικός μηχανικός σχεδιασμός του συγκροτήματος κυψελών φορτίου και μεταφορέα παραμένει αμετάβλητος.
