Έξυπνο Διαδικτυακό Checkweigher

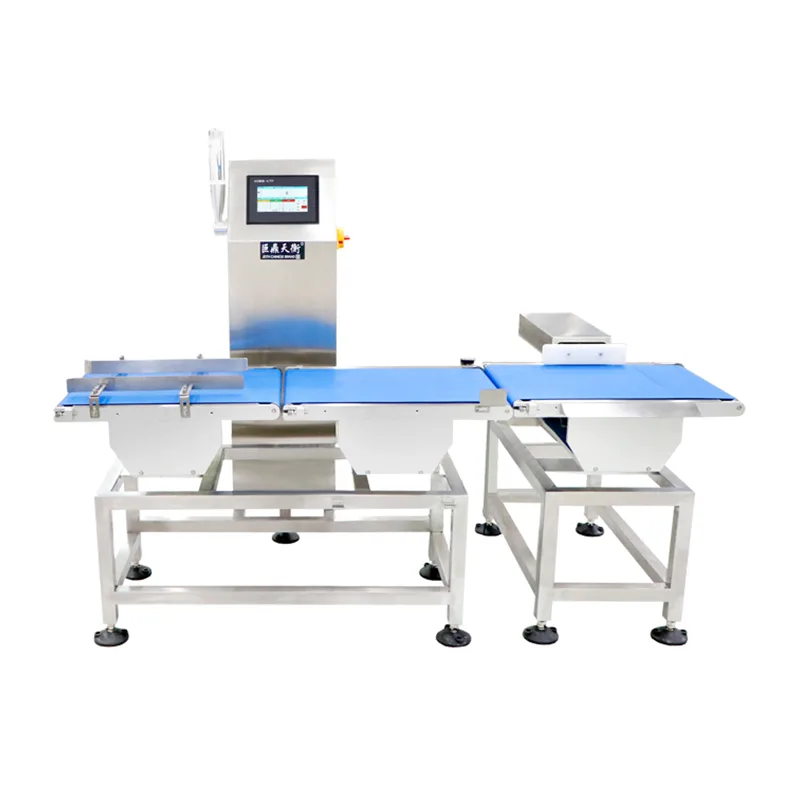

Το A30 Intelligent Online Checkweigher είναι ένα σύστημα ζύγισης ελέγχου ζώνης υψηλής ταχύτητας που κατασκευάζεται από την Jiangsu Jutian Weighing Equipment Co., Ltd. Είναι χτισμένο σε μια ενσωματωμένη πλατφόρμα ελέγχου Linux και έχει σχεδιαστεί για συνεχή, εν κινήσει επιθεώρηση βάρους στις γραμμές παραγωγής και συσκευασίας. Το σύστημα καταγράφει μετρήσεις βάρους καθώς τα προϊόντα περνούν πάνω από ένα τμήμα μεταφορέα ενσωματωμένο σε κυψέλη φόρτωσης, συγκρίνει κάθε ένδειξη με αποθηκευμένες παραμέτρους και ενεργοποιεί μια ρυθμιζόμενη έξοδο βάσει του αποτελέσματος διέλευσης/αστοχίας — όλα αυτά χωρίς να αλλάζει η υπάρχουσα ταχύτητα γραμμής ή απόσταση προϊόντων.

Η χρήση ενός ενσωματωμένου λειτουργικού συστήματος Linux παρέχει ένα περιβάλλον πολλαπλών εργασιών σε πραγματικό χρόνο για επεξεργασία σήματος βάρους, διαχείριση διεπαφής χρήστη με οθόνη αφής, καταγραφή δεδομένων και επικοινωνία. Αυτή η αρχιτεκτονική επιτρέπει στο σύστημα να χειρίζεται εργασίες επιθεώρησης υψηλής ταχύτητας, ενώ διατηρεί την ευελιξία να προσαρμόζει πρωτόκολλα επικοινωνίας, μορφές δεδομένων και περιφερειακές ενσωματώσεις.

Αρχιτεκτονική Συστήματος και Αλυσίδα Επεξεργασίας Σήματος

Το Intelligent Online Checkweigher περιλαμβάνει τέσσερις λειτουργικές ενότητες: μεταφορέας τροφοδοσίας, μεταφορέας ζύγισης, μεταφορέας εξόδου τροφοδοσίας και μονάδα ελέγχου που βασίζεται σε Linux. Η αλυσίδα σημάτων λειτουργεί ως εξής:

1. Ανίχνευση και ενεργοποίηση προϊόντος:Ένας φωτοηλεκτρικός αισθητήρας τοποθετημένος στη μετάβαση τροφοδοσίας σε ζύγιση ανιχνεύει την αιχμή ενός εισερχόμενου προϊόντος. Το σήμα του αισθητήρα δρομολογείται στην ψηφιακή είσοδο του ελεγκτή, η οποία εκκινεί την ακολουθία σύλληψης βάρους με βάση μια προρυθμισμένη καθυστέρηση και μήκος προϊόντος.

2. Απόκτηση σήματος βάρους:Ο μεταφορέας ζύγισης είναι τοποθετημένος σε ένα συγκρότημα κυψελών μέτρησης καταπόνησης που είναι μηχανικά απομονωμένο από τον κινητήρα κίνησης και τους παρακείμενους μεταφορείς. Το αναλογικό σήμα βάρους ενισχύεται, φιλτράρεται και ψηφιοποιείται από τη μονάδα ADC υψηλής ταχύτητας του ελεγκτή. Οι ρυθμοί δειγματοληψίας έχουν διαμορφωθεί ώστε να καταγράφουν πολλαπλές μετρήσεις κατά τη διάρκεια της σύντομης περιόδου που το προϊόν βρίσκεται πλήρως στο τμήμα ζύγισης.

3. Ψηφιακό φιλτράρισμα και υπολογισμός βάρους:Το σύστημα Linux εφαρμόζει αλγόριθμους ψηφιακού φιλτραρίσματος στη δειγματοληπτική ροή δεδομένων, αντισταθμίζοντας τους υπολειπόμενους μηχανικούς κραδασμούς και τον θόρυβο της ζώνης. Εξάγεται μια σταθερή τιμή βάρους και συγκρίνεται σε πραγματικό χρόνο με το στόχο βάρους και τα όρια ανοχής του προϊόντος που είναι αποθηκευμένα στη βάση δεδομένων παραμέτρων.

4. Απόφαση και αποτέλεσμα:Το σύστημα ταξινομεί το προϊόν ως επιτυχία ή αποτυχία με βάση το αποτέλεσμα σύγκρισης. Για συνθήκες αστοχίας, τα διαμορφώσιμα σήματα εξόδου μπορούν να ενεργοποιήσουν έναν ηχητικό συναγερμό, μια οπτική ένδειξη, μια στάση μεταφοράς ή έναν μηχανισμό απόρριψης. Η απόφαση εκτελείται εντός του χρόνου διέλευσης του προϊόντος μέσω του τμήματος outfeed.

5. Καταγραφή δεδομένων:Κάθε συμβάν επιθεώρησης—συμπεριλαμβανομένης της χρονικής σφραγίδας, του αναγνωριστικού προϊόντος, του μετρούμενου βάρους και της κατάστασης επιτυχίας/αποτυχίας— καταγράφεται στον εσωτερικό χώρο αποθήκευσης και είναι διαθέσιμο για εξαγωγή USB σε μορφή CSV.

Κύριες Τεχνικές Παράμετροι

Σημείωση ακρίβειας:Η επιτεύξιμη ακρίβεια εξαρτάται από το βάρος του προϊόντος, τις διαστάσεις, την ταχύτητα του μεταφορέα και την περιβαλλοντική σταθερότητα. Οι προδιαγραφές επαληθεύονται υπό ελεγχόμενες εργοστασιακές συνθήκες με αντιπροσωπευτικά δείγματα και επιβεβαιώνονται κατά την επιτόπια θέση σε λειτουργία.

Η Jiangsu Jutian Weighing Equipment Co., Ltd. έχει πάνω από 20 χρόνια εμπειρίας στα όργανα ζύγισης και στα αυτοματοποιημένα συστήματα. Η εταιρεία διαθέτει πιστοποίηση ISO9001, πιστοποίηση προϊόντων CE, 68 εθνικές πατέντες και 20 πνευματικά δικαιώματα λογισμικού. Η κατασκευή πραγματοποιείται σε δύο εγκαταστάσεις με τυποποιημένες διαδικασίες ποιότητας, με την ανάπτυξη συστήματος με επικεφαλής το 919 R&D Center.

Ενσωματωμένο σύστημα Linux και δυνατότητες λογισμικού

Η επιλογή μιας ενσωματωμένης πλατφόρμας Linux παρέχει πολλά λειτουργικά χαρακτηριστικά σχετικά με τις βιομηχανικές εφαρμογές ζύγισης ελέγχου. Ο πυρήνας σε πραγματικό χρόνο διαχειρίζεται την απόκτηση σήματος βάρους και την έξοδο απόφασης με ντετερμινιστικό χρονισμό, διασφαλίζοντας ότι το σήμα pass/fail δημιουργείται εντός του παραθύρου μεταφοράς του προϊόντος. Η αρχιτεκτονική πολλαπλών εργασιών επιτρέπει στη διεπαφή χρήστη της οθόνης αφής, την καταγραφή δεδομένων και την επικοινωνία δικτύου να λειτουργούν ταυτόχρονα χωρίς να διακόπτεται ο κύκλος επιθεώρησης.

Η διεπαφή χρήστη υποστηρίζει εμφάνιση τόσο στην κινεζική όσο και στην αγγλική γλώσσα, με τη διαμόρφωση παραμέτρων προσβάσιμη μέσω δομημένων σελίδων μενού. Τα δικαιώματα χρήστη πολλαπλών επιπέδων περιορίζουν κρίσιμες ρυθμίσεις—όπως όρια ανοχής και παραμέτρους βαθμονόμησης—στο εξουσιοδοτημένο προσωπικό. Οι ενημερώσεις λογισμικού μπορούν να εφαρμοστούν μέσω USB ή σύνδεσης δικτύου, επιτρέποντας αναβαθμίσεις πεδίου χωρίς τροποποίηση υλικού.

Η στοίβα επικοινωνίας του συστήματος υποστηρίζει τυπικά σειριακά πρωτόκολλα και πρωτόκολλα Ethernet. Η μορφή εξόδου δεδομένων, το διάστημα μετάδοσης και η μέθοδος χειραψίας μπορούν να διαμορφωθούν ώστε να ταιριάζουν με τις απαιτήσεις των κεντρικών συστημάτων όπως οι διακομιστές συλλογής δεδομένων MES, SCADA ή εγκαταστάσεων. Για εφαρμογές που απαιτούν ενσωμάτωση με μηχανισμούς απόρριψης, η έξοδος I/O μπορεί να ρυθμιστεί ώστε να οδηγεί πνευματικές βαλβίδες, ρελέ ή στοίβες ενδείξεων.

Τυπικά σενάρια επιθεώρησης

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Τι πλεονέκτημα παρέχει το ενσωματωμένο σύστημα Linux σε σχέση με έναν τυπικό μικροελεγκτή;
Η πλατφόρμα Linux προσφέρει δυνατότητα πολλαπλών εργασιών και ένα τυποποιημένο περιβάλλον λογισμικού. Αυτό επιτρέπει την ταυτόχρονη λειτουργία της ρουτίνας επιθεώρησης, ενημερώσεις οθόνης αφής, καταγραφή δεδομένων και επικοινωνία δικτύου χωρίς διενέξεις χρονισμού. Απλοποιεί επίσης την προσαρμογή πρωτοκόλλου και υποστηρίζει τυπικά εργαλεία δικτύωσης για ενοποίηση με συστήματα πληροφορικής εγκαταστάσεων.

Πώς γίνεται η βαθμονόμηση του σταθμού ελέγχου και πόσο συχνά χρειάζεται επαναβαθμονόμηση;
Η βαθμονόμηση πραγματοποιείται χρησιμοποιώντας πιστοποιημένα βάρη δοκιμής μέσω μιας καθοδηγούμενης ρουτίνας ενός σημείου στην οθόνη αφής. Η συχνότητα επαναβαθμονόμησης εξαρτάται από το περιβάλλον λειτουργίας και το σύστημα ποιότητας της εγκατάστασης—η καθημερινή επαλήθευση ή η επαλήθευση ανά βάρδια είναι συνηθισμένη σε ρυθμιζόμενες βιομηχανίες. Το σύστημα επιτρέπει την ολοκλήρωση της βαθμονόμησης χωρίς αποσυναρμολόγηση.

Μπορεί το σύστημα να επικοινωνήσει με τον υπάρχοντα διακομιστή μας MES ή βάσης δεδομένων;
Η τυπική διεπαφή Ethernet υποστηρίζει επικοινωνία TCP/IP. Η μορφή δεδομένων και το πρωτόκολλο μετάδοσης μπορούν να προσαρμοστούν κατά τη θέση σε λειτουργία ώστε να ταιριάζουν με τις απαιτήσεις του συστήματος λήψης. Για μη τυπικές ενσωματώσεις, η ομάδα μηχανικών μπορεί να παράσχει τεκμηρίωση πρωτοκόλλου ή να διαμορφώσει ανάλογα την έξοδο δεδομένων.

Τι καθορίζει τη μέγιστη απόδοση του σταθμού ελέγχου;
Η απόδοση καθορίζεται από το μήκος του προϊόντος, την ταχύτητα του μεταφορέα και τον ελάχιστο χρόνο που απαιτείται για να σταθεροποιηθεί το σήμα βάρους. Τα μεγαλύτερα προϊόντα ή οι απαιτήσεις υψηλότερης ακρίβειας απαιτούν συνήθως μικρότερες ταχύτητες ή μεγαλύτερα τμήματα ζύγισης. Οι εκτιμήσεις απόδοσης παρέχονται κατά την ανασκόπηση μηχανικής με βάση τα δείγματα προϊόντων και τις προσδοκίες ταχύτητας του πελάτη.

Πώς ενσωματώνονται οι μηχανισμοί απόρριψης με το checkweigher;
Ο ελεγκτής παρέχει ψηφιακές εξόδους I/O που μπορούν να διαμορφωθούν για να οδηγούν πνευματικά ωστικά, ακροφύσια εκτόξευσης αέρα ή πύλες εκτροπής. Ο χρονισμός εξόδου συγχρονίζεται με τη θέση του προϊόντος που παρακολουθείται. Ο συγκεκριμένος μηχανισμός και η ενσωμάτωσή του ορίζονται κατά τη διαμόρφωση του συστήματος με βάση τα χαρακτηριστικά του προϊόντος και τη διάταξη γραμμής.
